Punzones tipo «A»

S 2010 100 t/m

α=75°, R=0.8 mm

α=85°, R=0.8 mm

α=88°, R=0.2 mm, 0.8 mm, 1.5 mm, 3 mm

α=90°, R=0.2 mm, 0.8 mm

S 2010/105 100 t/m

α= 75°, 85°, 88°

R=0.8 mm

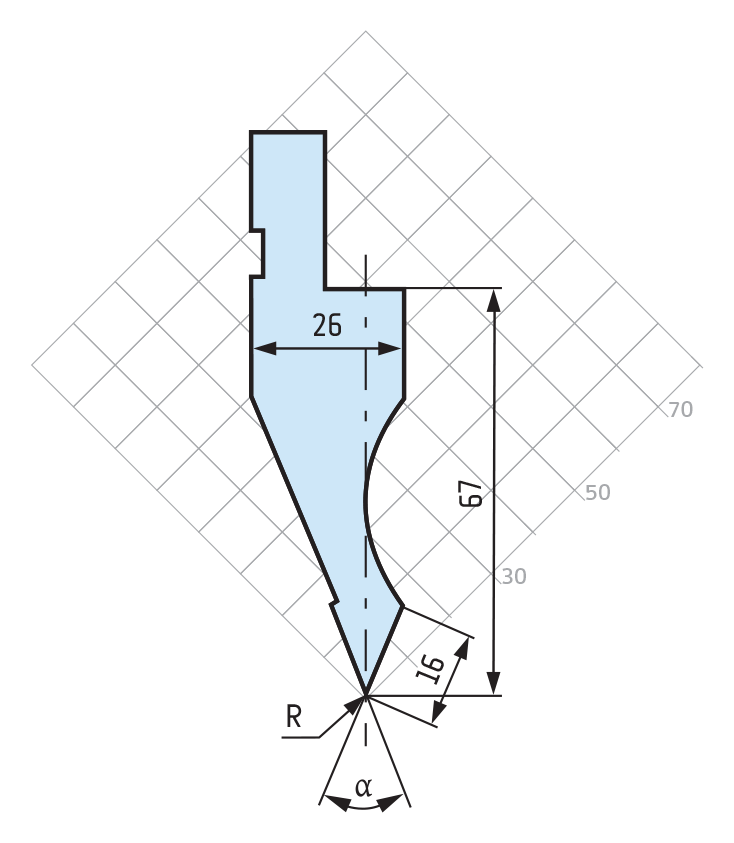

S 2011 80 t/m

α=45°

R=0.4 mm, 0.8 mm, 1.5 mm

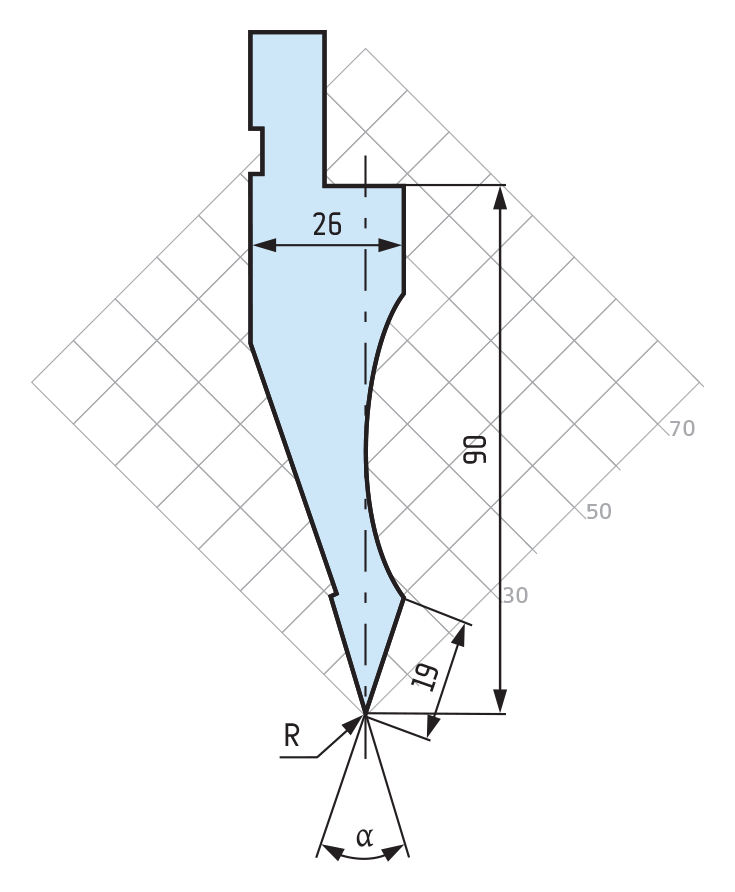

S 2012 70 t/m

α= 30°, 35°

R=1 mm

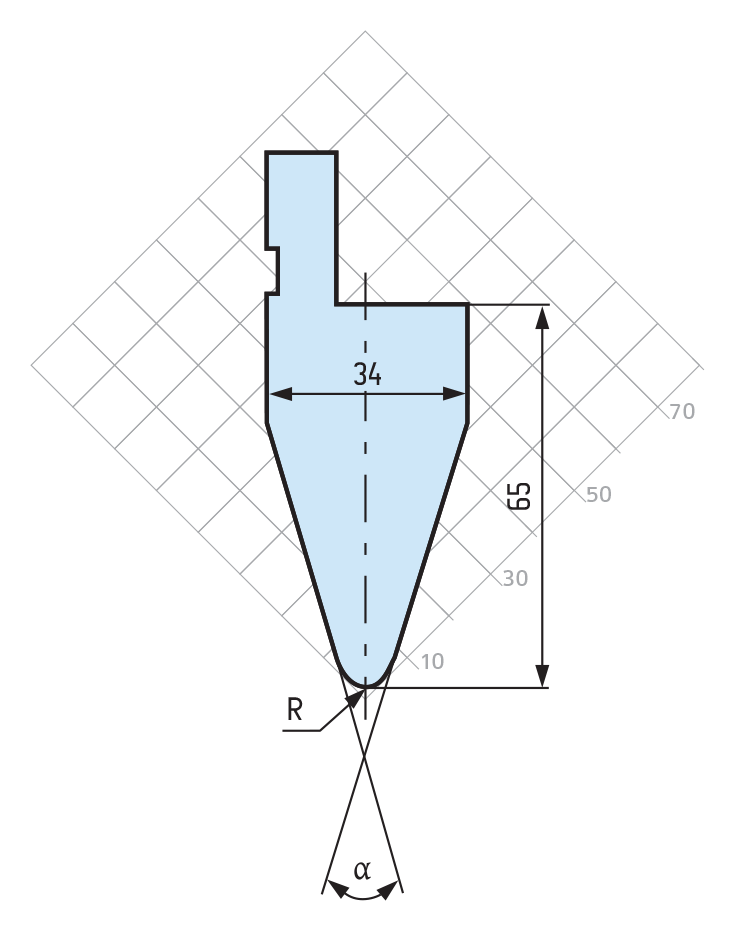

S 2013 100 t/m

α=35°, R=5 mm

α=60°, R=6 mm

α=80°, R=6 mm

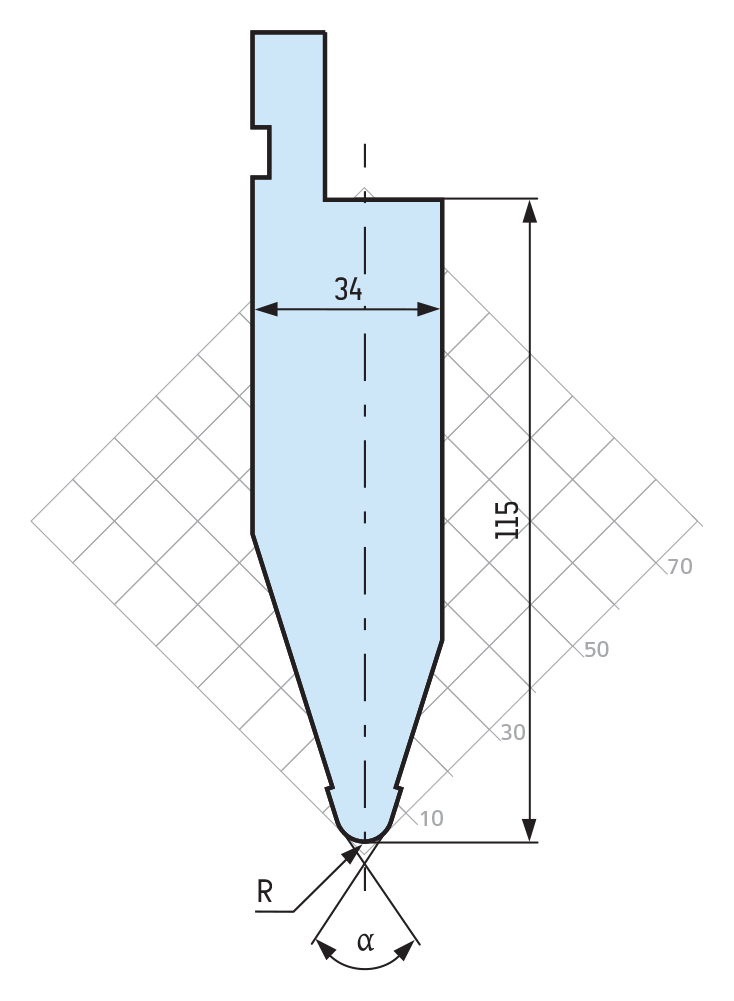

S 2013/115 100 t/m

α=35°, R=5 mm

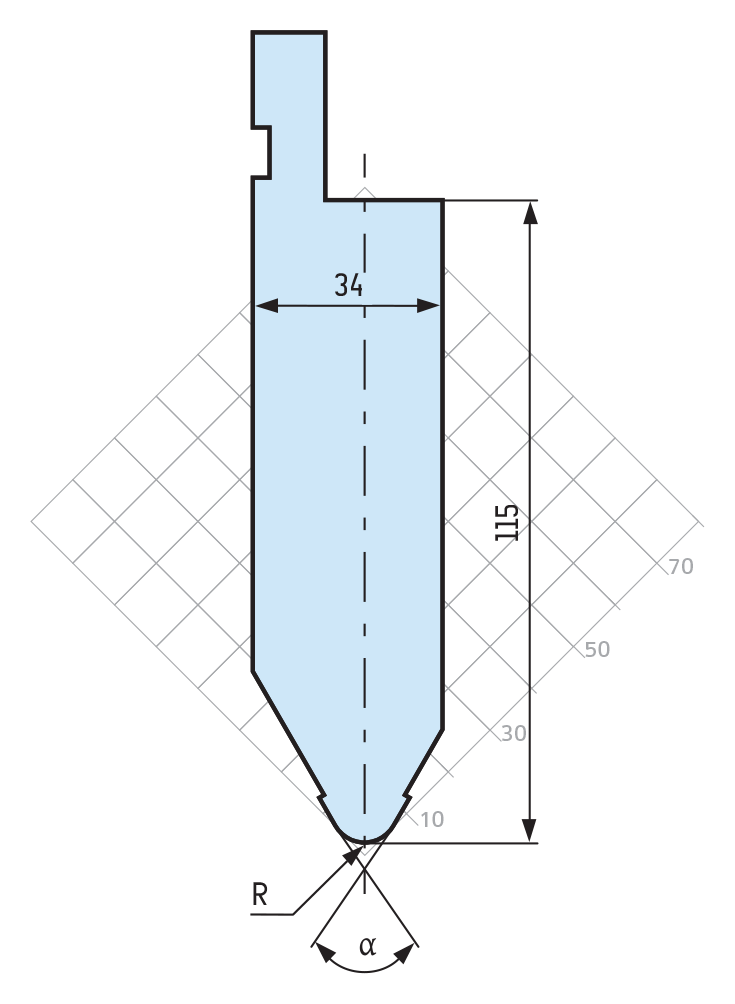

S 2013/115 100 t/m

α=60°, R=6 mm

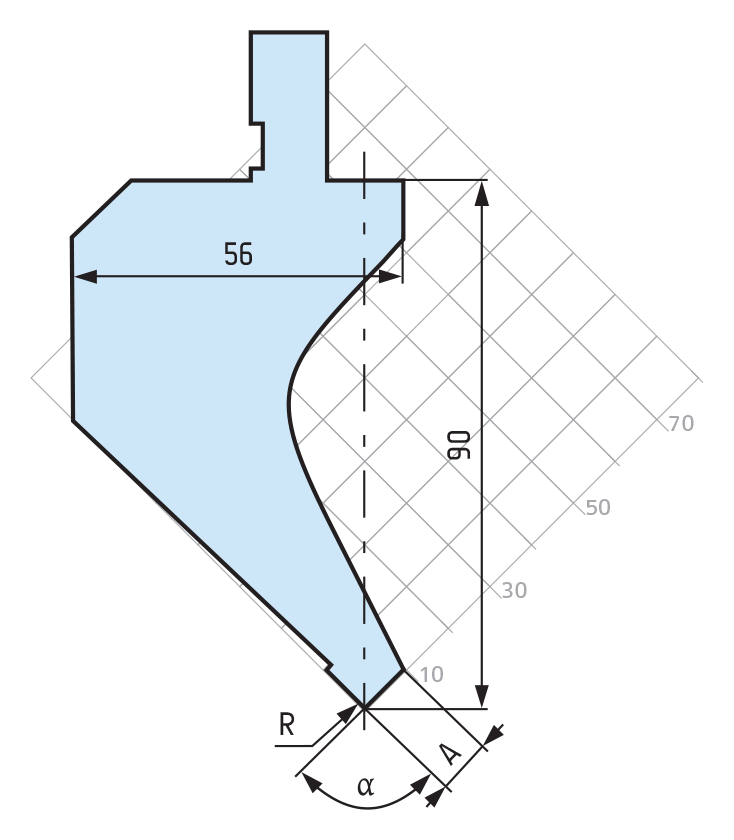

S 2014 60 t/m*

α=75°, A=9 mm, R=0.8 mm, *20 t/m

α=85°, A=6 mm, R=0.8 mm, *15 t/m

α=88°, A=6 mm, R=0.2 mm, 0.8 mm *50t/m

α=88°, A=9 mm, R=0.2 mm, 0.8 mm

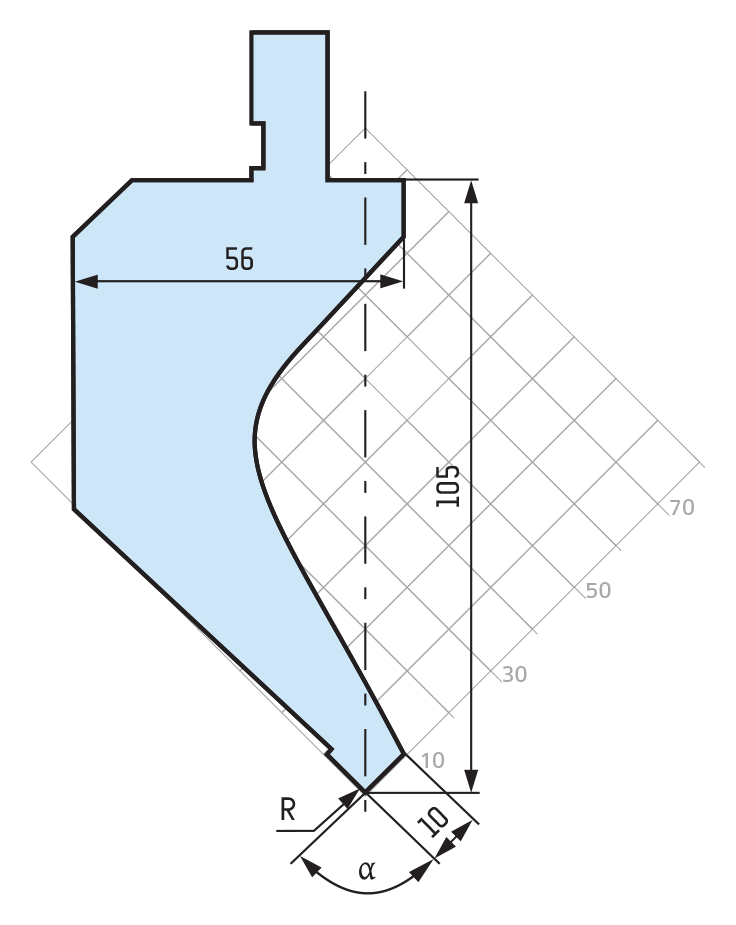

S 2015 50 t/m

α=85°, R=0.8 mm

α=88°, R=0.2 mm, 0.8 mm

α=90°, R=0.8 mm

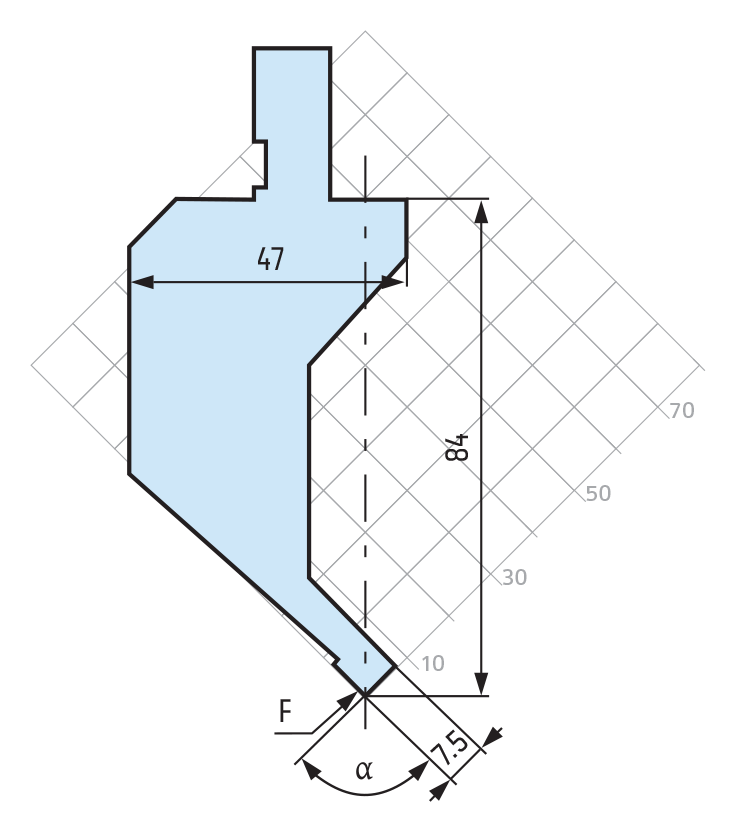

S 2016 15 t/m

α=88°, 90°

F=0.6 mm

S 2017/26 100 t/m

α=26°

R=0.8 mm

S 2017/35 100 t/m

α=35°

F=0.8 mm

S 2017/30 40 t/m

α=30°

R=0.8 mm

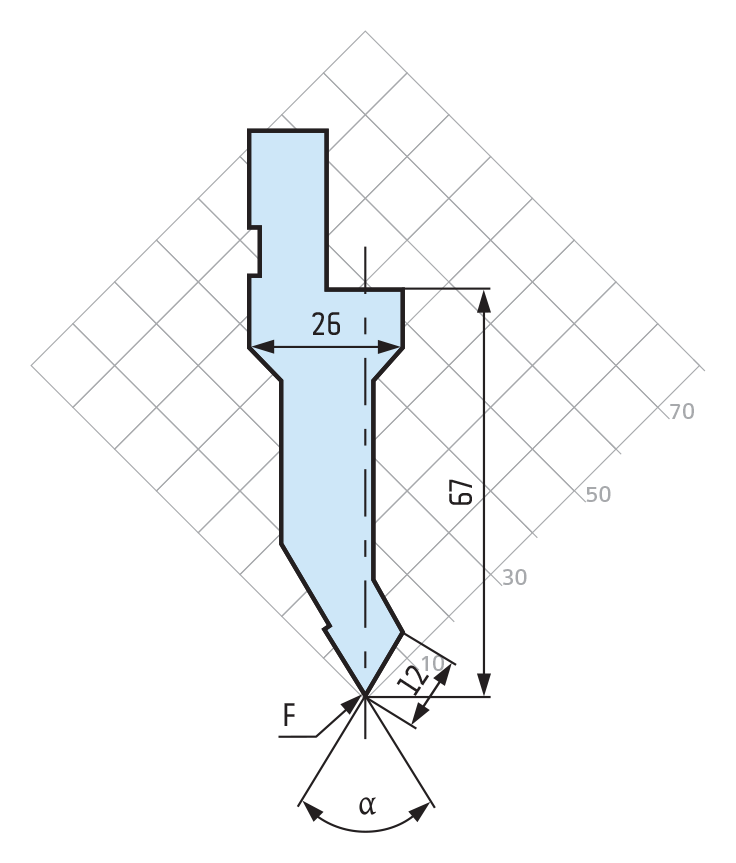

S 2018 60 t/m

α=60°

F=0.8 mm

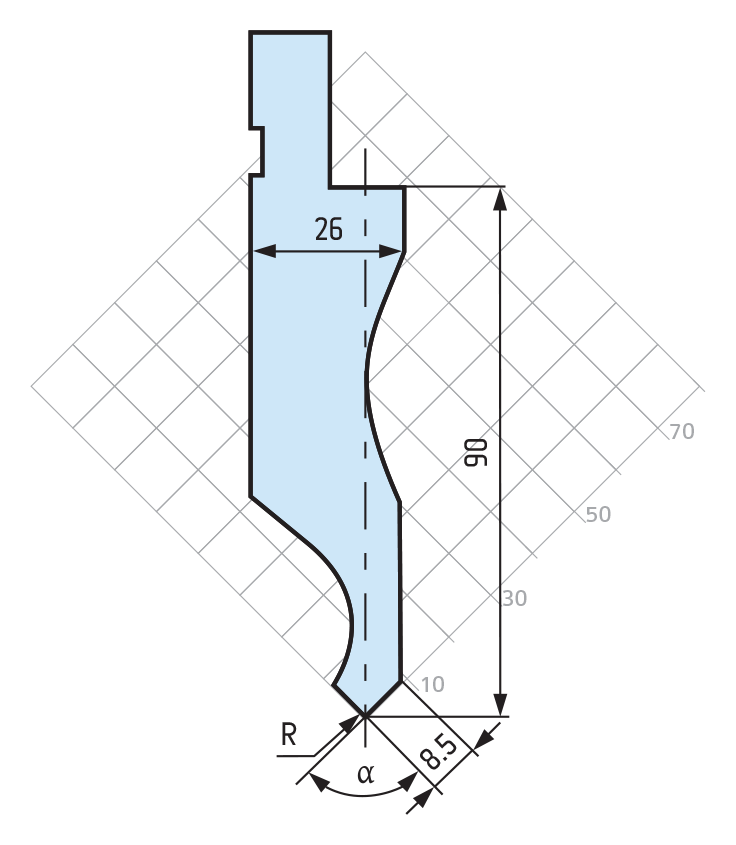

S 2019 70 t/m

α=88°

R=0.8 mm

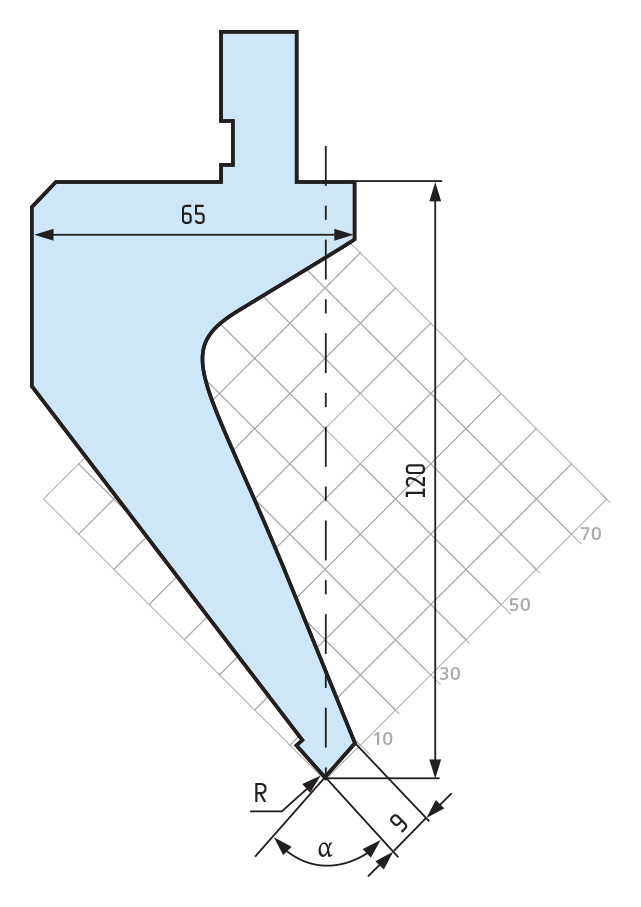

S 2020 50 t/m

α=75°, R=0.8 mm

α=85°, R=0.8 mm

α=88°, R=0.2 mm, R=0.8 mm

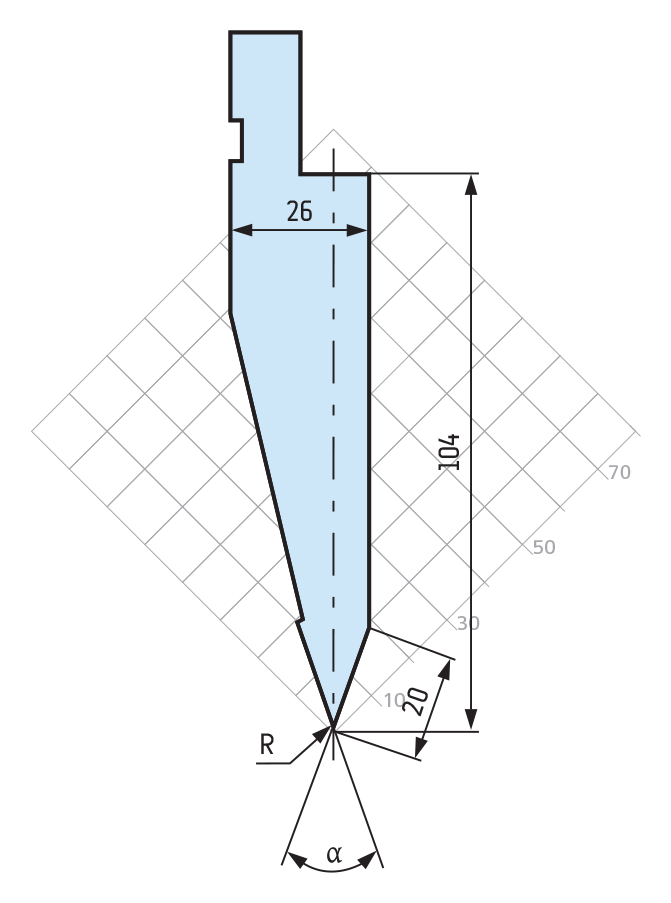

S 2021 100 t/m

α=30°

R=0.8mm

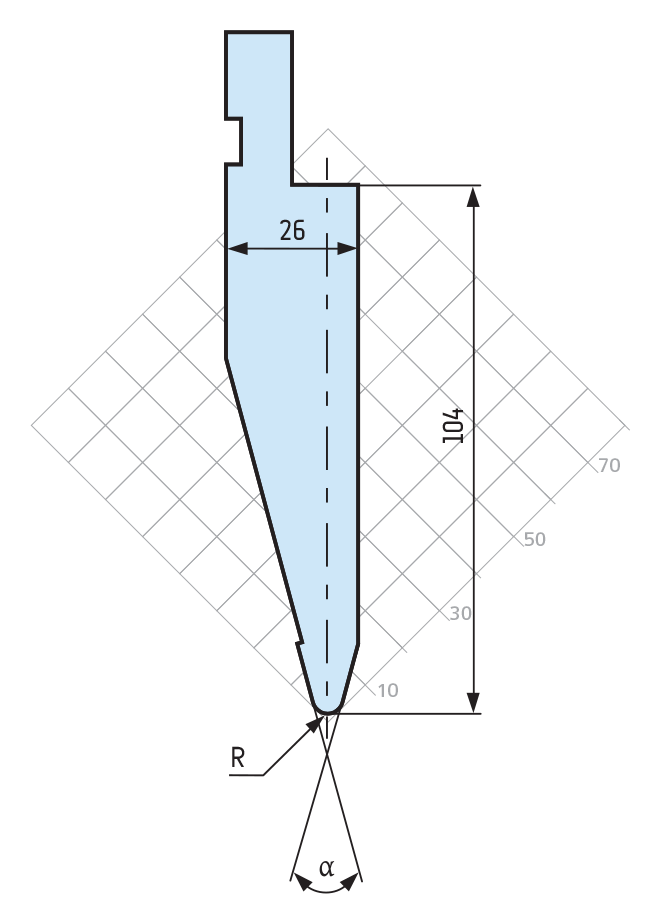

S 2021/R3 100 t/m

α=30°

R=3 mm

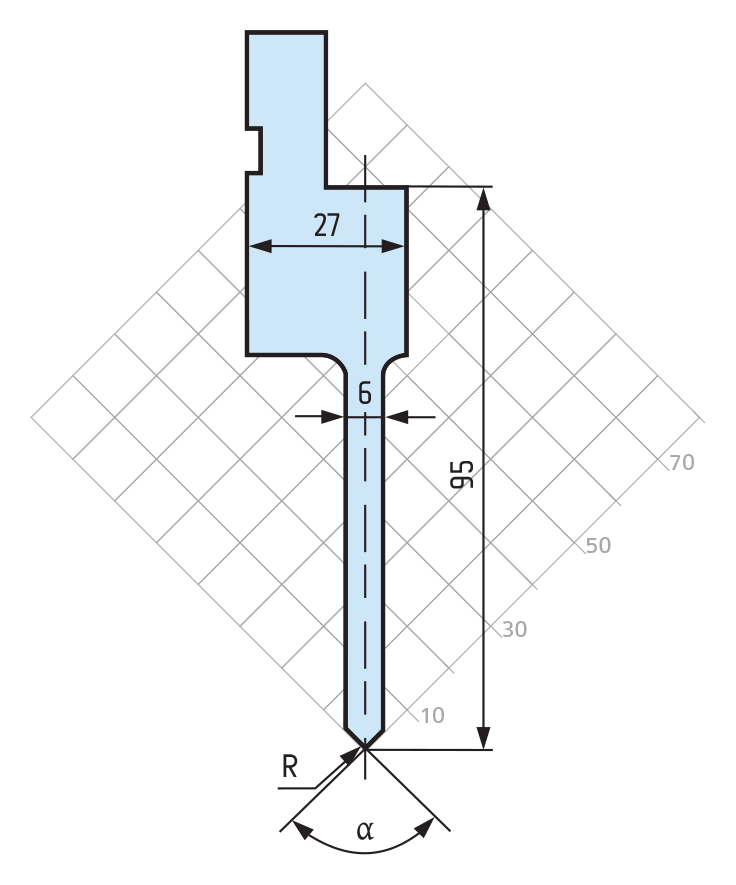

S 2022 50 t/m

α=75°, R=0.8 mm

α=88°, R=0.2 mm

α=90°, R=0.2 mm

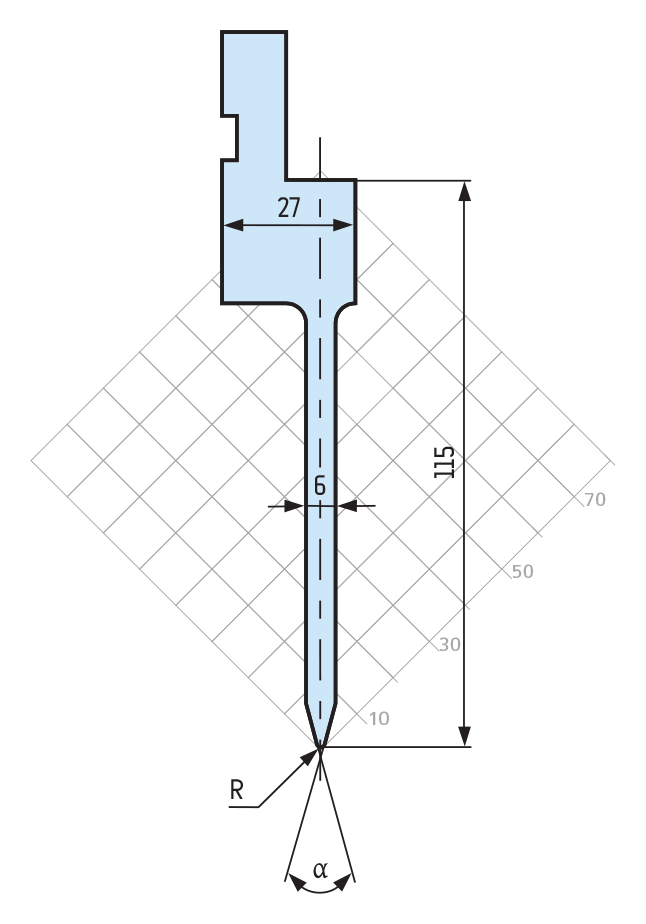

S 2022/115 45 t/m

α=30°

R=0.8 mm

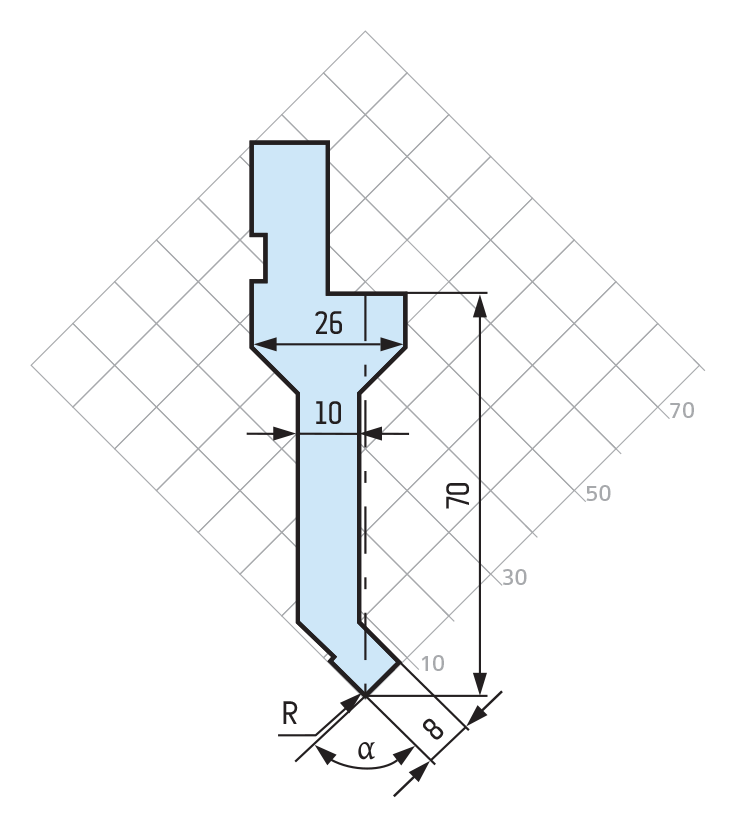

S 2023 30 t/m

α=88°, 85°, 90°

R=0.2 mm

S 2024 30 t/m

α=88°, 85°, 90°

R=0.2 mm

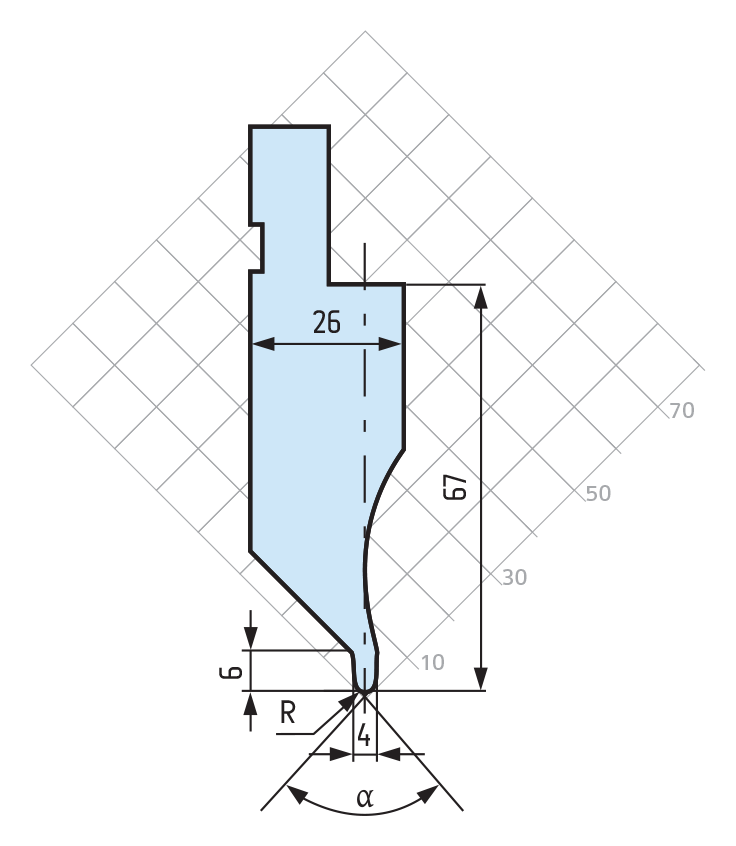

S 2025 40 t/m

α=88°, 90°

R=0.2 mm

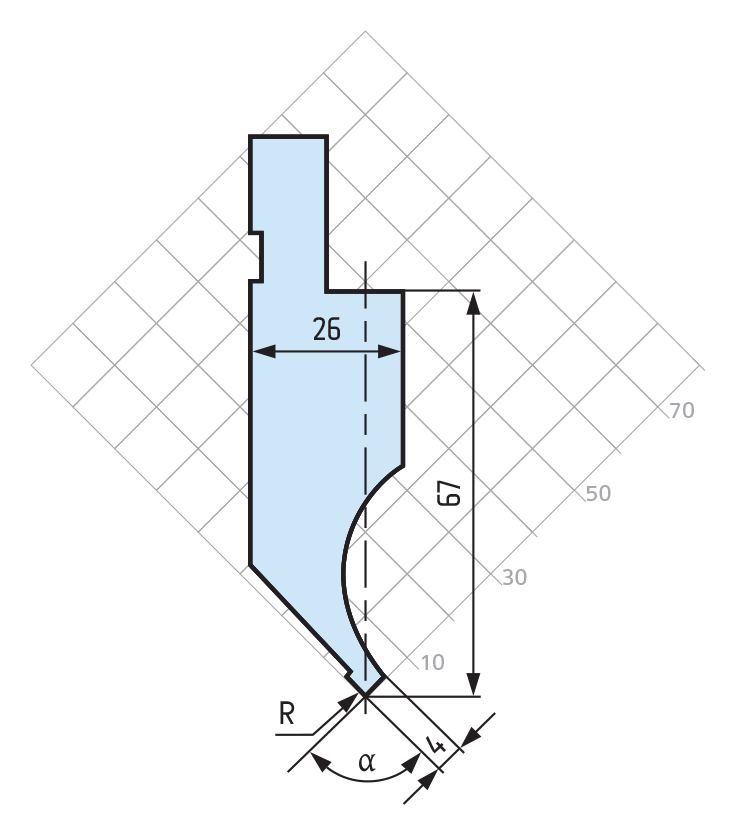

S 2026 20 t/m

α=88°, 90°

R=0.2 mm

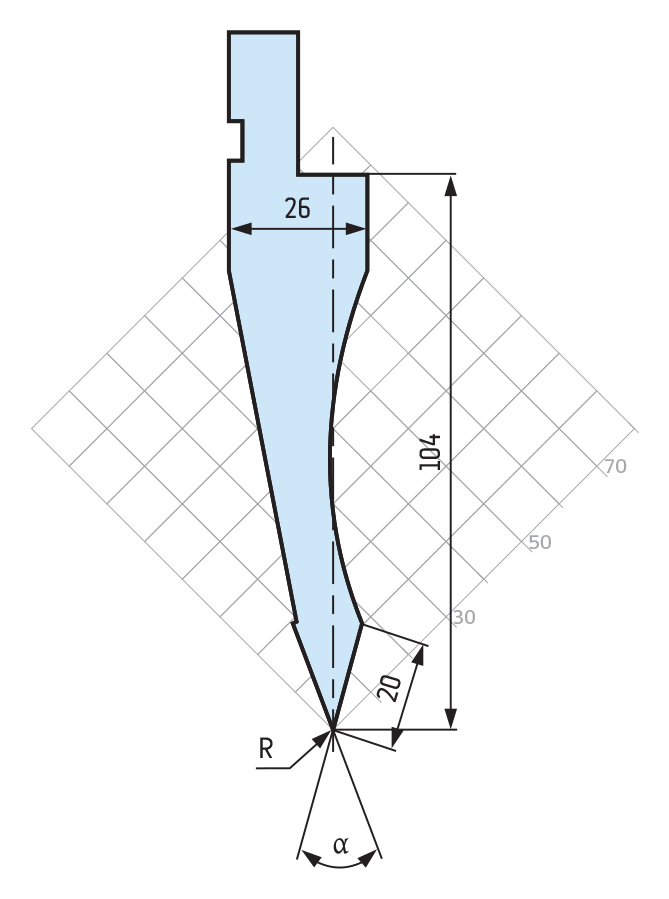

S 2027 70 t/m

α=30°

R=0.8 mm

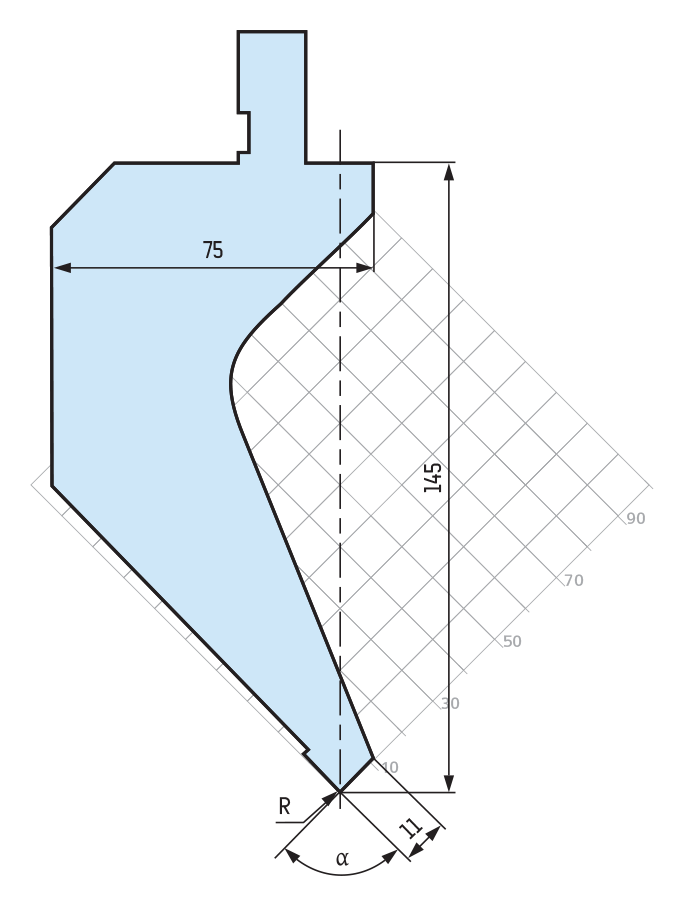

S 2028 80 t/m

α=85°, 88°

R=0.8 mm

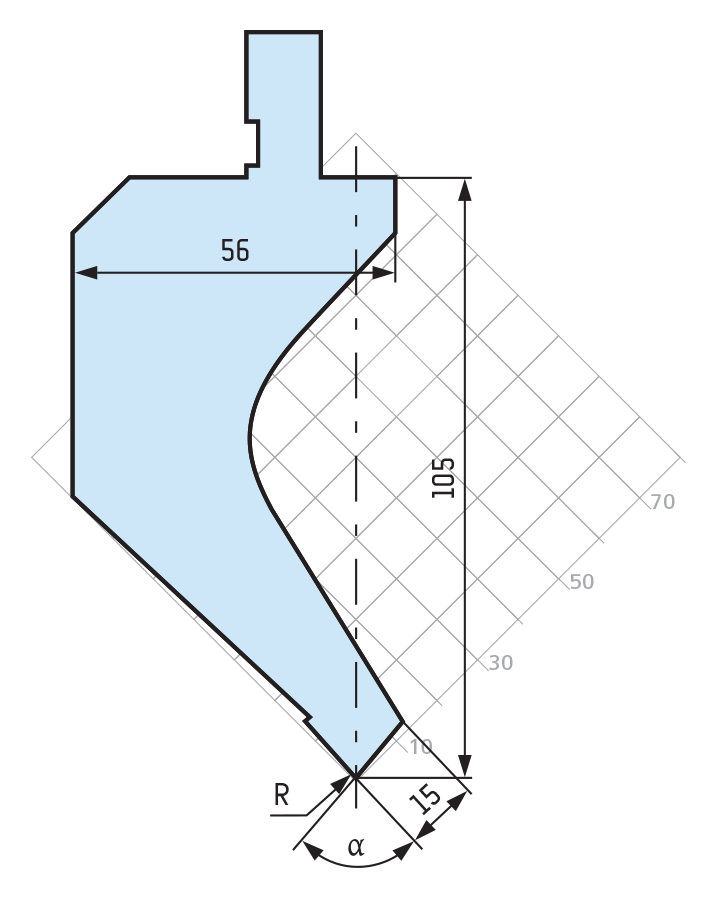

S 2029 60 t/m

α=85°

R=5 mm, 6.5 mm

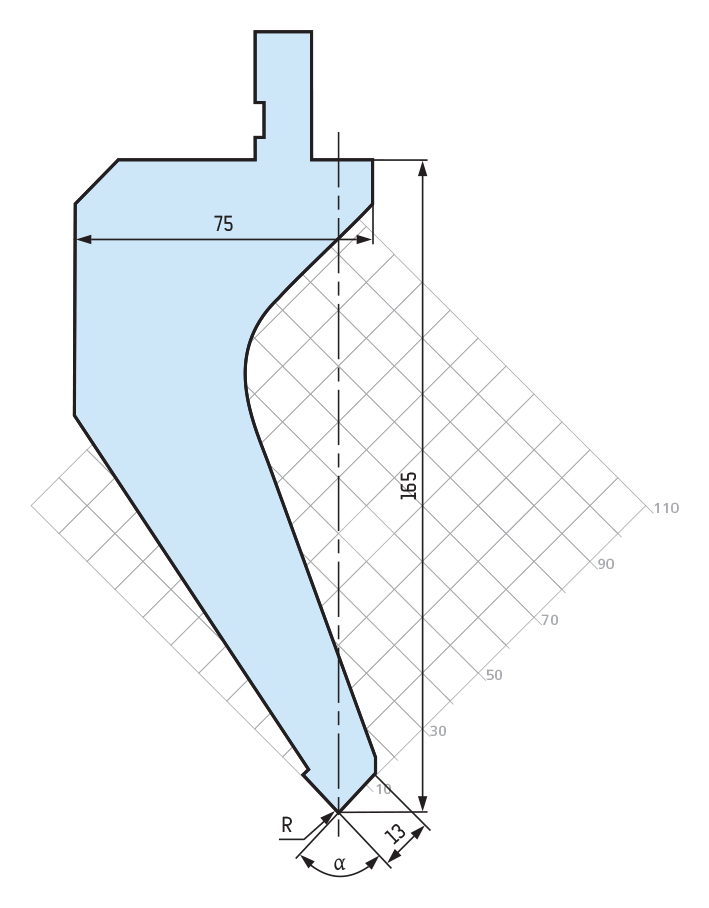

S 2030 60 t/m

α=85°, 88°

R=0.8 mm

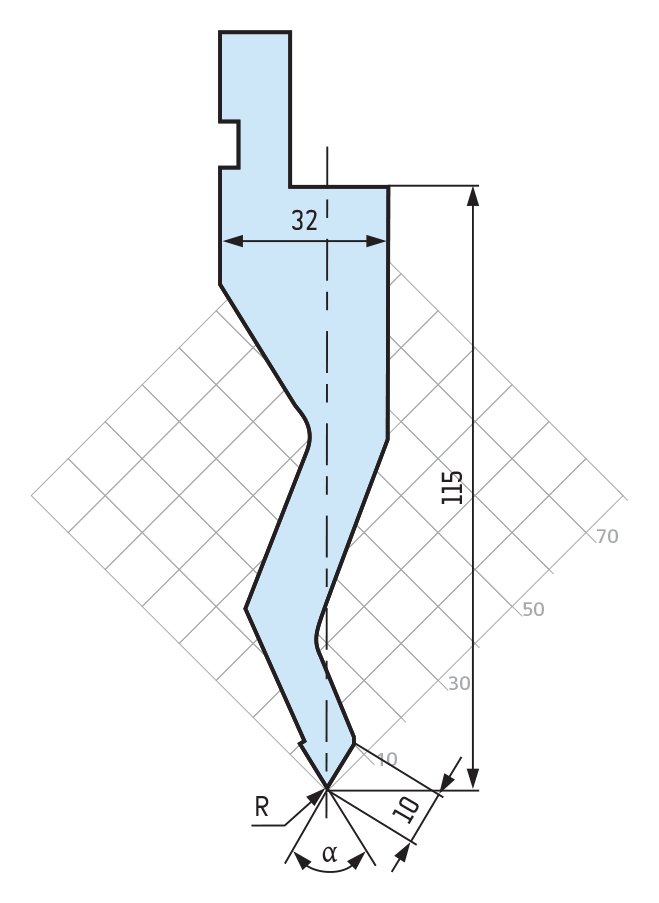

S 2031 55 t/m

α=60°

R=0.8 mm

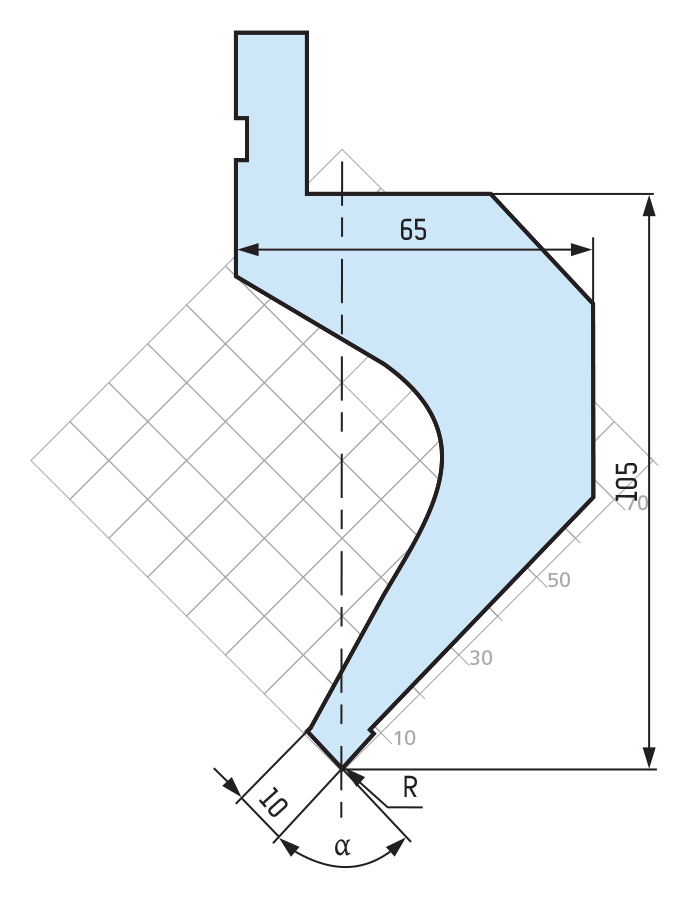

S 2032 45 t/m

α=88°

R=0.8 mm

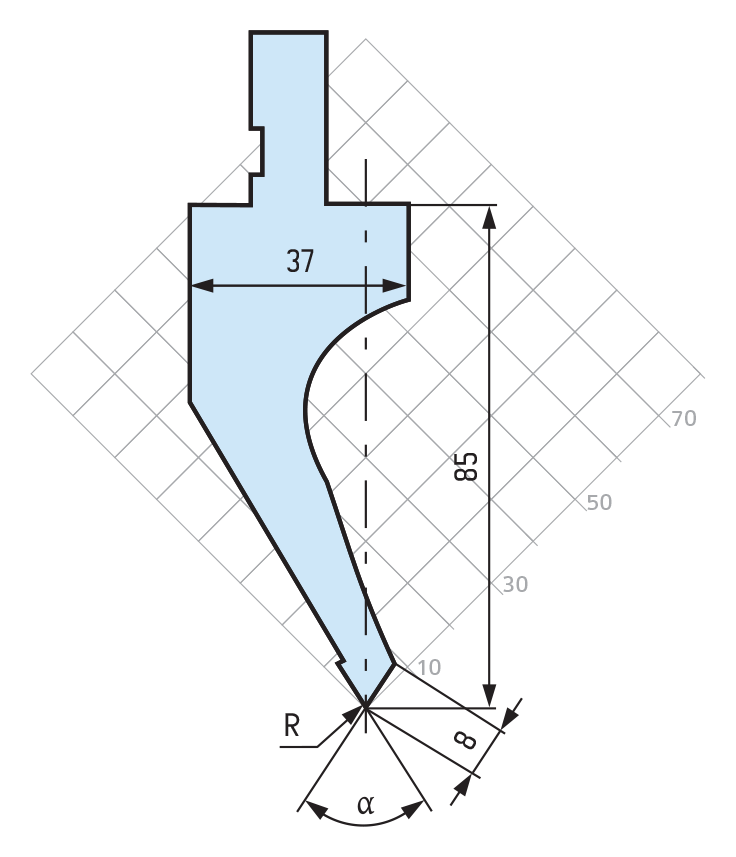

S 2034 35 t/m

α=60°

R=0.8 mm

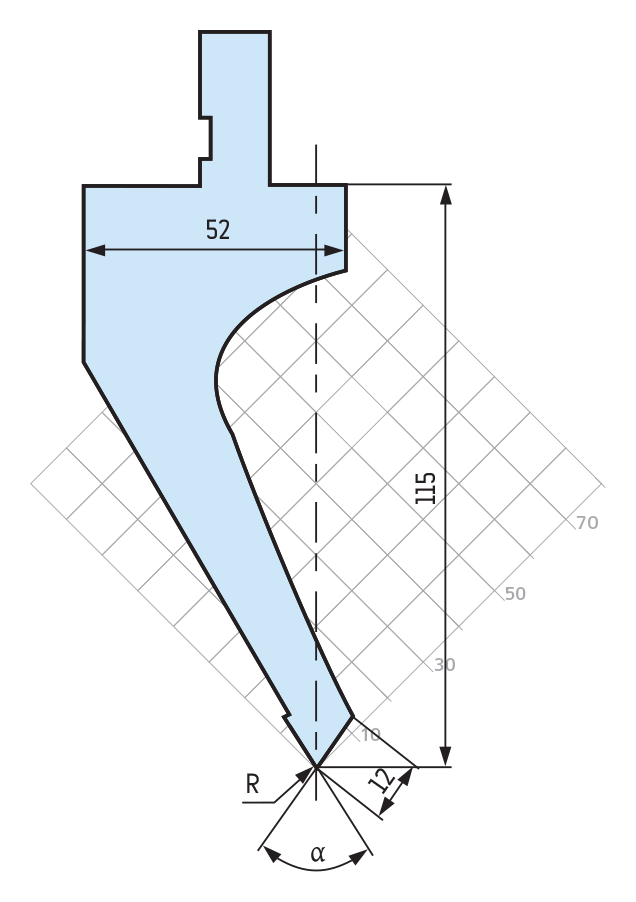

S 2035 35 t/m

α=60°

R=0.8 mm

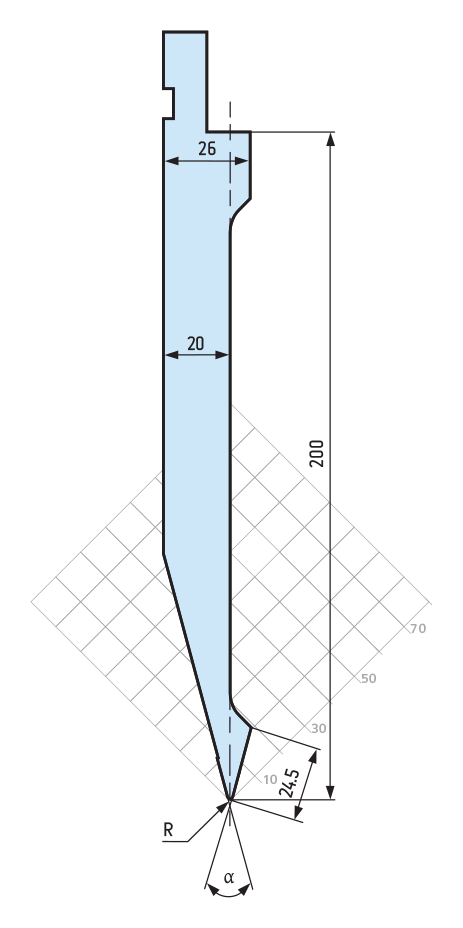

S 2036 50 t/m

α=30°

R=0.8 mm

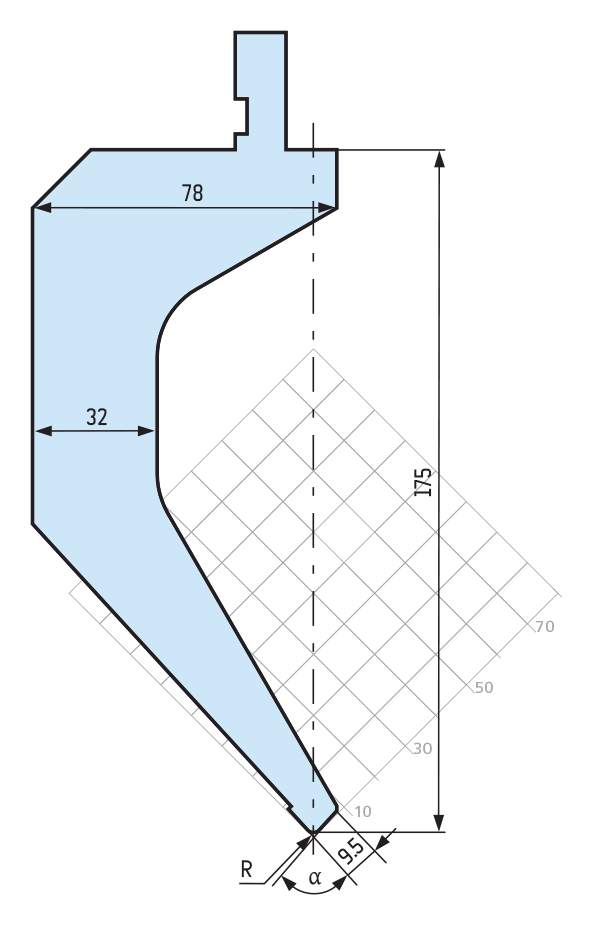

S 2037 70 t/m

α=85°

R=0.8 mm

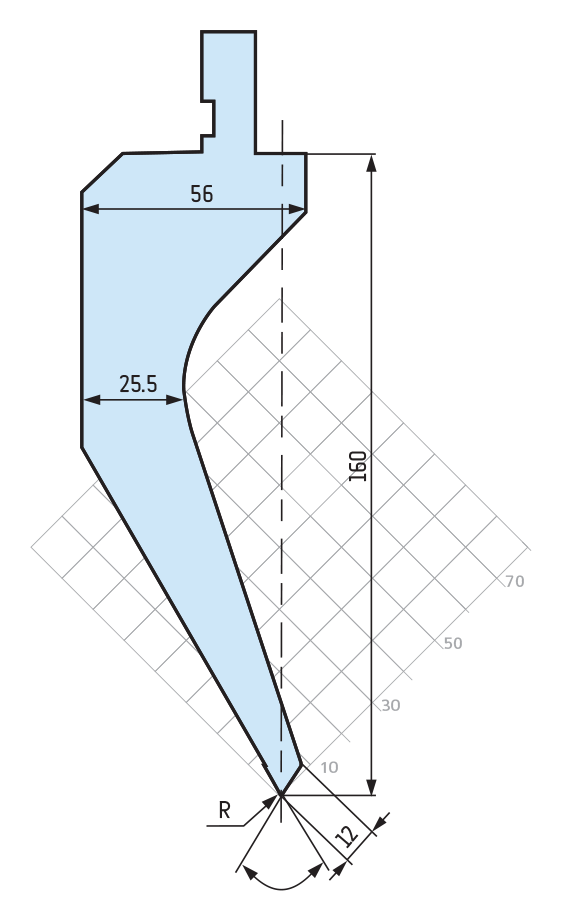

S 2038 70 t/m

α=60°

R=0.8 mm

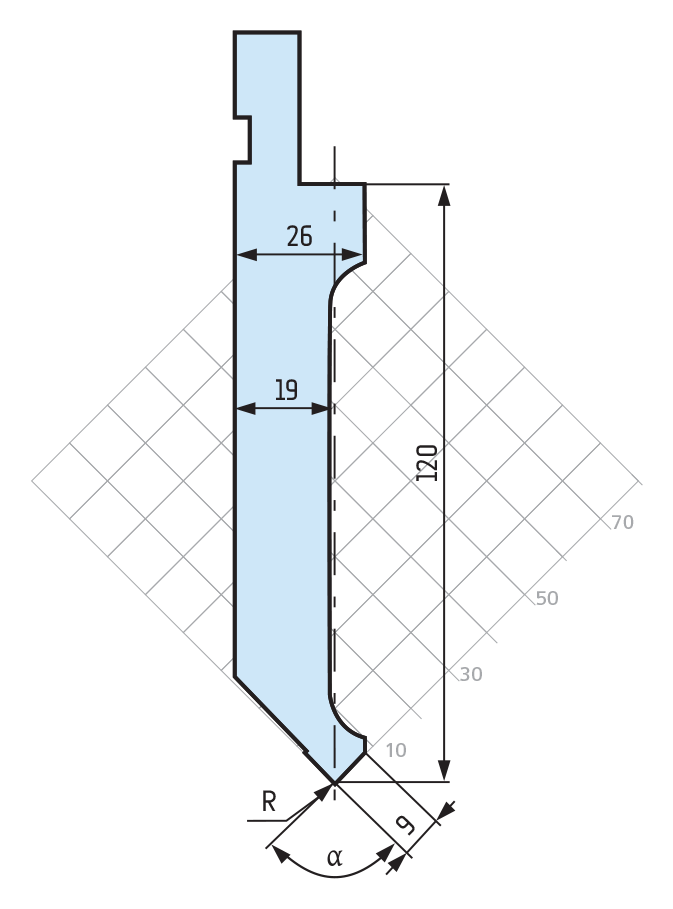

S 2039 100 t/m

α=88°

R=0.5 mm

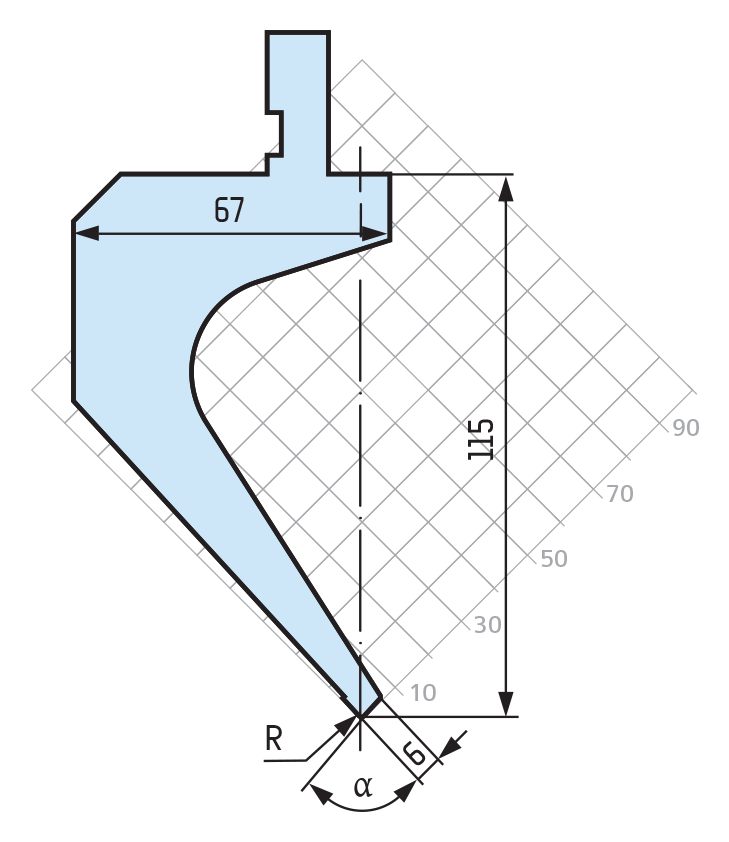

S 2040 30 t/m

α=85°

R=0.8 mm

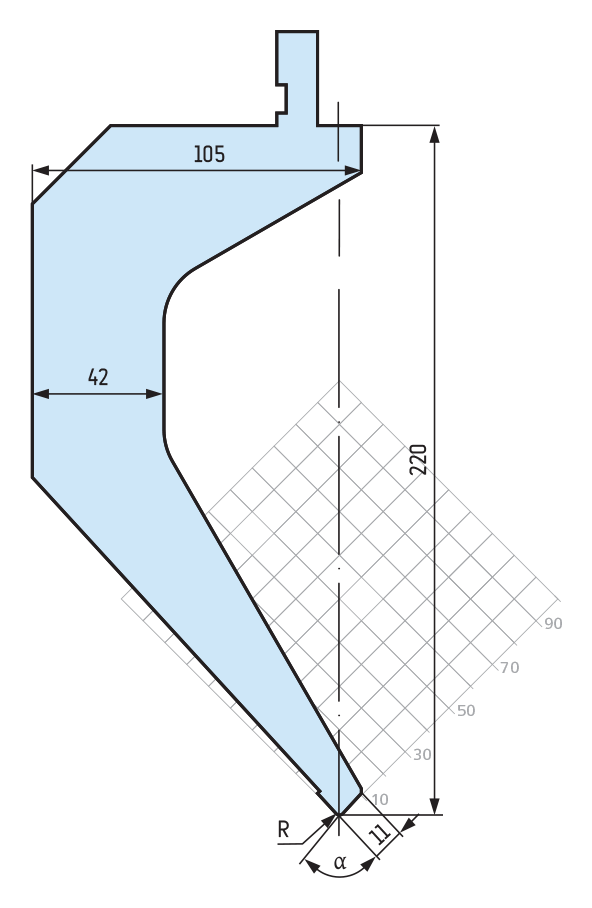

S 2041 80 t/m

α=85°

R=1.5 mm

Soportes y útiles para aplanado

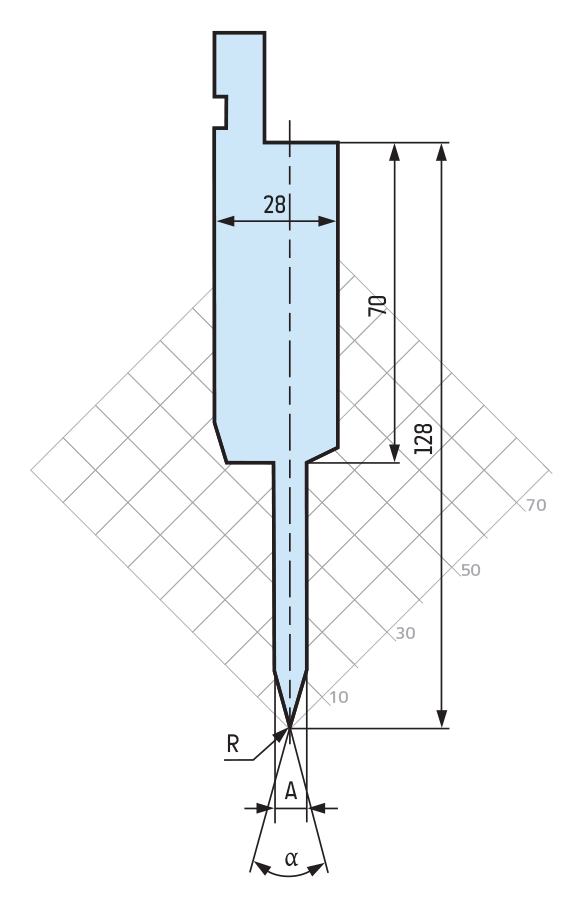

S 2033 70 t/m

α=28°

R=0.6 mm

A=8 mm, 10 mm, 12 mm

M 3000 70 t/m

A=8 mm, 10 mm, 12 mm

ejemplo de uso S 2033 y M 3000:

Punzones radiales

modo de sujeción

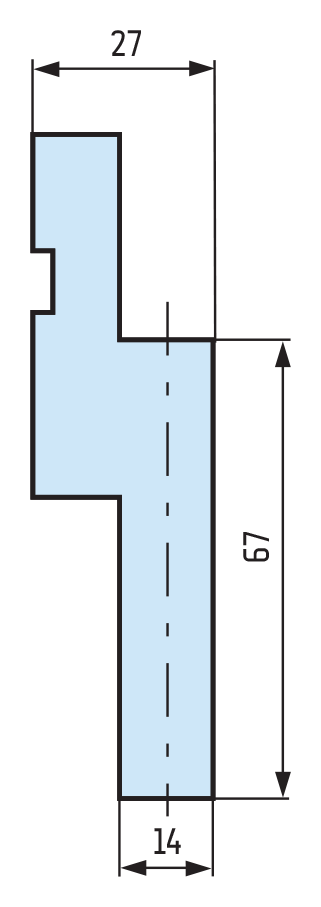

PUNZÓN R 80 t/m

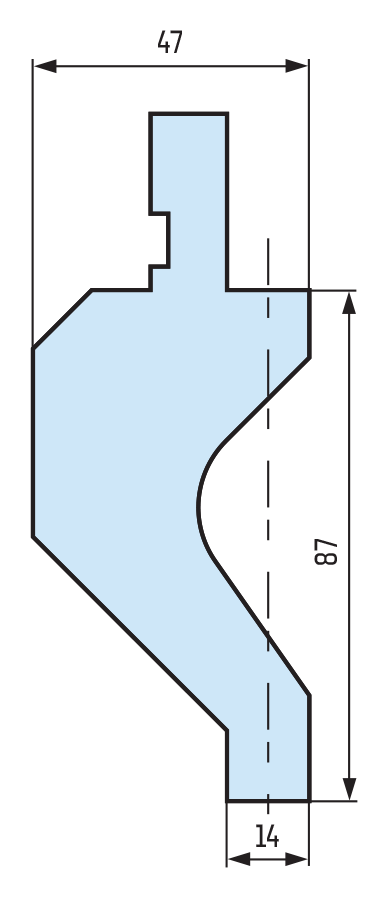

PUNZÓN R 2 50 t/m

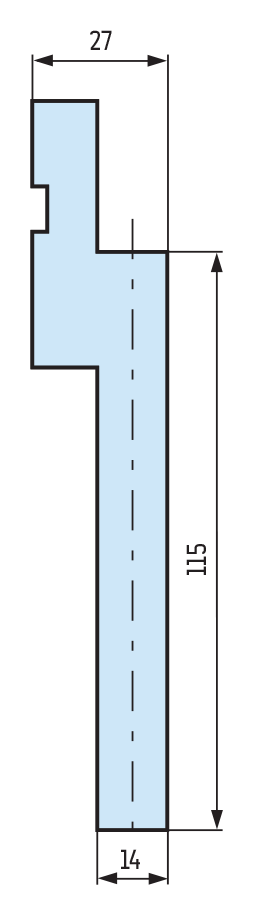

PUNZÓN R/115 80 t/m

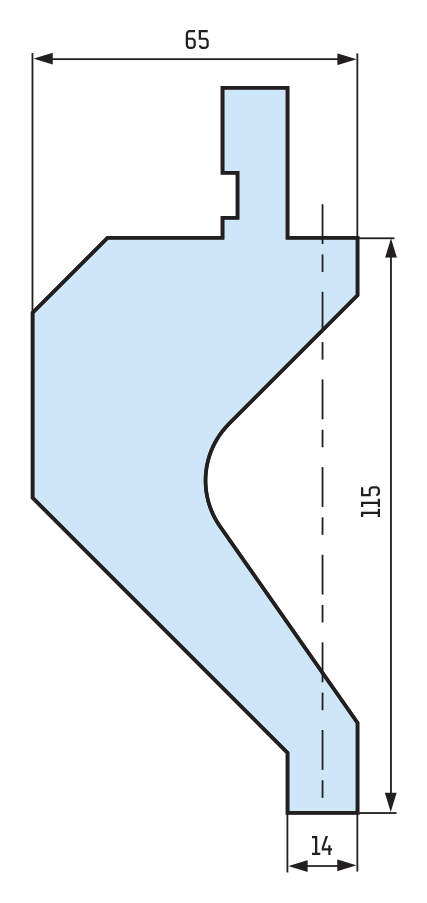

PUNZÓN R 2/115 50 t/m

INSERTO PLANO

PUNZÓN R – R 80 t/m

Punzón doble radial

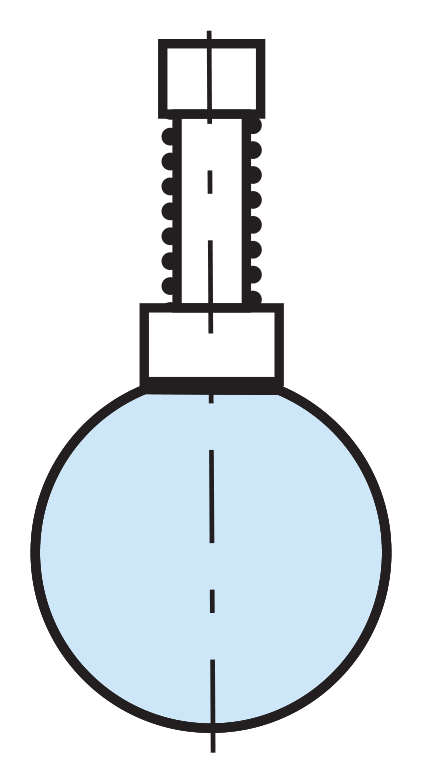

INSERTO R 3 – R 6.5

INSERTO R 7 – R 12

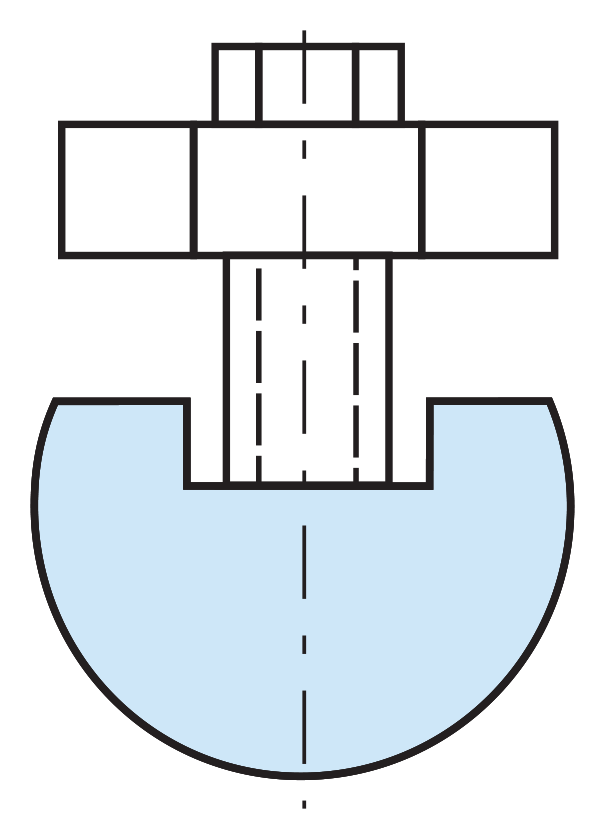

INSERTO R 12.5 – R 50

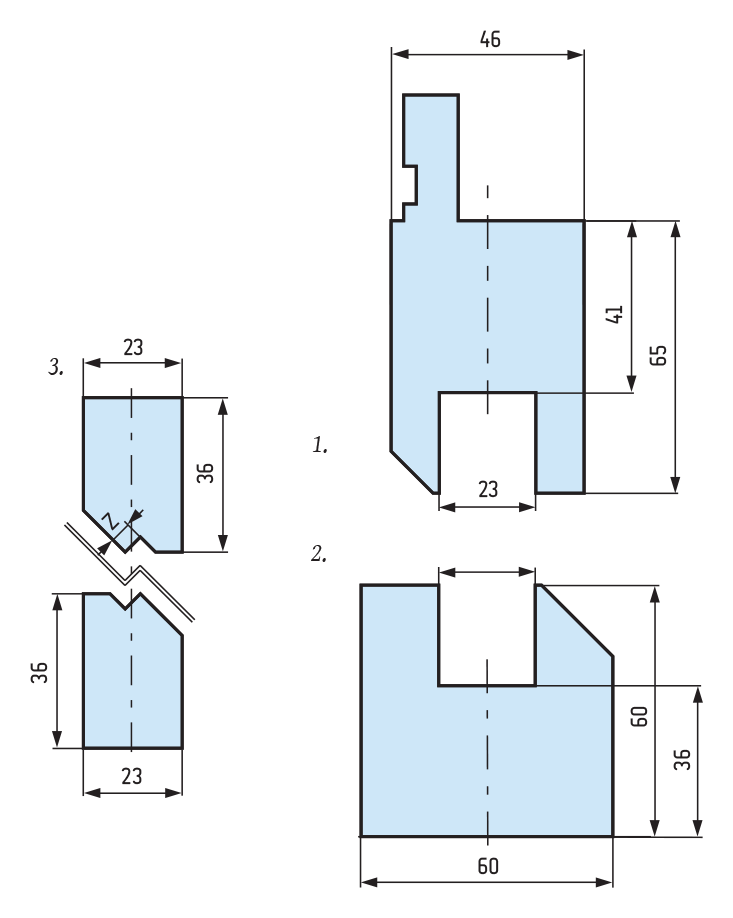

SOPORTES Y ÚTILES DE PLEGADO EN Z

1. Punzón Z

2. Matriz Z

3. Z Inserto (conjunto)
