Matryce Flexi Bend – Uniwersalność i Precyzja od Plasmet sp. z o.o.

Odkryj Flexi Bend, innowacyjne matryce do pras krawędziowych z uchylnymi wkładkami, zaprojektowane z myślą o bezśladowym gięciu i krótkim ramieniu gięcia. Produkowane przez Plasmet sp. z o.o., matryce te wyróżniają się wszechstronnością – pasują do wszystkich typów pras dzięki odpowiednim wkładkom.



Zastosowanie matryc Flexi Bend pozwala nie tylko na precyzyjne gięcie, ale również znaczną oszczędność czasu i kosztów produkcji. Ich uniwersalność i innowacyjna konstrukcja czynią je idealnym rozwiązaniem dla różnorodnych zadań, zapewniając najwyższą jakość i efektywność w codziennej pracy.



Wybierz Flexi Bend – zainwestuj w narzędzia, które usprawnią Twoją produkcję i podniosą jej standardy!



Zalety matryc Flexi Bend do gięcia blach

4 zalety stosowania matryc Flexi Bend do produkcji na zamówienie:

  1. Krótsze ramę gięcia. Dzięki matrycom Flexi Bend możliwe jest uzyskanie dokładnego gięcia bez deformacji przy bardzo małych bokach profilu, co umożliwia nam gięcie ramion, które normalnie nie sięgałyby przez tradycyjną matrycę.
  2. Krawędzie bez śladów Wkładki matryc Flexi Bend podtrzymują blachę podczas całego procesu gięcia blachy, co oznacza, że ​​blacha nigdy nie ociera się o promienie wejściowe szczeliny, jak miałoby to miejsce w przypadku konwencjonalnej matrycy. W rezultacie na blasze jest niewiele śladów i minimalne oznaki gięcia.
  3. Zmniejszone odkształcenie podczas gięcia profili z otworami lub szczelinami blisko gięcia Podczas stosowania konwencjonalnych matryc do wykonywania profili z krawędziami, które kurczą się bliżej końca przedmiotu obrabianego, końcowa część zagięcia może pozostać zauważalnie otwarta i wślizgnąć się do szczeliny. Wkładki matryc Flexi Bend stale podtrzymują skośne krawędzie ciętego arkusza prawie do linii gięcia, zmniejszając odkształcenie profilu do tego stopnia, że ​​często jest ono niezauważalne.
  4. Minimalna obróbka końcowa. Profile mogą wymagać kosztownych operacji polerowania po gięciu w celu zapewnienia akceptowalnego wyglądu estetycznego. Ponieważ matryce Flexi Bend pozostawiają minimalne ślady gięcia, możemy wyeliminować te dodatkowe etapy przetwarzania, oszczędzając klientom czas i pieniądze.

Matryca 10,8 mm



Matryca 27,2 mm

Specyfikacja Techniczna

Długości niestandardowe dostępne dla wszystkich modeli


Linia modeli matryc Flexi Bend

Matryce Flexi Bend są dostępne w wersji na wszystkie rodzaje pras krawędziowych. Oferujemy modele o stałej wielkości roboczej oraz matryce regulowane, idealne do pracy na trudno obrabialnej blasze, i do dużych promieni. Używane przez Flexi Bend wkładki są odpowiednie do większości zastosowań, ale możemy również dostarczyć wkładki z materiałów specjalnych na życzenie.

Specjalne szerokości i wielkości matryc dostępne na życzenie – prosimy o kontakt w sprawie szczegółów.

Zastosowanie

FBP (Model 1, 2 i 3) mają szerokość mocowania 60 mm

Do pras: Amada, Atlantic, Adira, Bystronic Euro, Beyeler Euro-B, CR Electronic, Durmazlar, Ermaksan, Gasparini, Guil, Haco, Promecam, i innych z mocowaniem 60 mm

FBS (Model 1 i 2) mają szerokość mocowania 14 mm

Do pras: Amada i innych z mocowaniem matrycy wkładkowej 14 mm

FBT (Model 1, 2 i 3) mają szerokość mocowania13 mm

Do pras: Bystronic, Beyeler, Hammerle, Safan, SMD, Trumpf i innych z mocowaniem typu Wila.

FBT90 (Model 1, 2 i 3) mają szerokość mocowania 12.7 mm, niesymetryczne

Do pras LVD z niesymetrycznym mocowaniem 12.7 mm

FBM (Model 2,5, 3 i 4)

Do wszystkich typów pras, możemy dostarczyć z dowolnym typem uchwytu.



Jeśli powyżej nie jest wymieniony Państwa typ prasy prosimy o kontakt.
Jesteśmy w stanie dostarczyć matryce do każdego typu mocowania.



Materiały użyte w matrycach Flexi Bend
Wkładki Model 1.2 i 2.5
Model 3
Model FBM4
Model V4
hartowane na wskroś do 44 HRC
hartowane na wskroś do 33 HRC i powierzchniowo do 55 HRC
hartowane na wskroś do 33 HRC i powierzchniowo do 55 HRC
hartowane na wskroś do 55 HRC
Korpus Wszystkie modele stal narzędziowa 42CrMo4 (40HM) o wytrzymałości 1100-1200 N/mm2 miejscowo zahartowana do 55 HRC
Specyfikacja matryc wykonywanych na specjalne zamówienia oraz wartości HRC wkładek specjalnych dostępna na życzenie – prosimy o kontakt



Zalety matryc Flexi Bend

  • Wysoka precyzja wykonania
  • Gięcie krawędzi wycinanych laserem
    nie uszkadza matrycy
  • Modułowa konstrukcja
  • Brak standardowych śladów po gięciu
  • Idealne do gięcia promieni
  • Bardzo krótkie ramię gięcia
  • Dokładne odwzorowanie promienia wewnętrznego
  • Gięcie blisko otworów i wycięć bez deformacji
  • Materiał z narzędzi nie przenosi się na giętą stal
  • Możliwość gięcia stali do 30 mm grubości
  • Mniej zmian narzędzi
  • Zmienny rozmiar gięcia Flexi Bend



Zastosowanie i dane techniczne A B C
max. nacisk
(t/m)
grubość mat.
(mm)
min. kąt gięcia (o) nacisk na metr gięcia (t) ramię gięcia (mm) max promień zewnętrzny
Model 1

Max. grubość materiału 1,5 mm
(2,0 mm na niektórych materiałach)

100
100
100
0.7
1.1
1.5
40.0
35.0
35.0
5.0
13.0
27.0
3.0
3.9
4.2
3.0
2.6
2.2
Model 2

Max. grubość materiału 3,0mm
(4,0mm na niektórych materiałach)

150
150
150
2.0
3.0
3.2
59.0
47.0
47.0
21.0
55.0
65.0
8.5
9.3
9.3
6.0
5.0
4.8
Model 2.5

Max. grubość materiału 6,3 mm

250
250
250
2.0
4.0
6.0
46.0
46.0
55.0
10.0
47.0
127.0
18.6
18.6
18.6
13.2
12.0
9.8
Model 3

Max. grubość materiału 6,3 mm
(8,0 mm na niektórych materiałach)

250
250
250
2.0
4.0
6.0
68.0
47.0
50.0
7.0
34.0
90.0
22.5
22.5
22.5
13.9
11.9
9.9
Model 4

Max. grubość materiału 16,0 mm

300
300
300
6.0
8.0
12.0
78.0
76.0
73.0
26.0
50.0
129.0
56.6
56.6
56.6
36.4
36.4
36.4
Modele regulowane

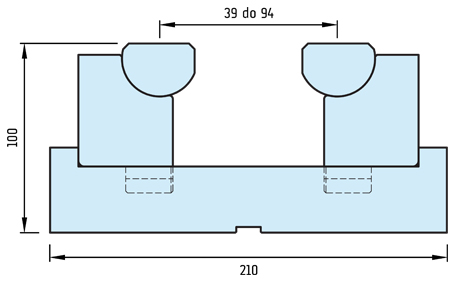

FBPV3 39 mm – 94 mm 250 Matryce regulowane używane są do gięcia materiałów o dużej grubość lub na duże promienie, dla których podanie dokładnych danych nie jest możliwe. Odginanie na końcach czy otworach jest znacznie zmniejszone ale zależy również od materiału. Promień zależy również od odsprężynowania na materiale. Minimalne ramię gięcia zależy od wykończenia brzegów stali.
FBHD3 39 mm – 118 mm 350

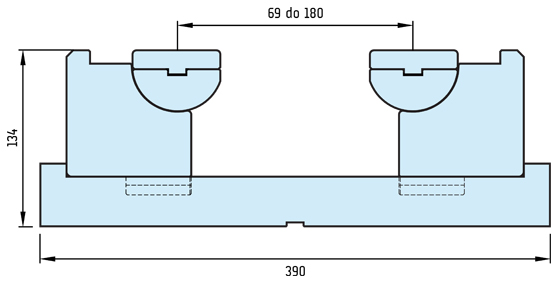

FBPV4 69 mm – 180 mm 300
FBHD4 70 mm – 220 mm 350



Uwagi:



  • Utrzymanie maksymalnych wartości A, B i C nie jest możliwe równocześnie
  • Wartości podane jako wskazówki i zakładają użycie stali o wytrzymałości 420N/mm2
  • Jeśli wartości z tabeli są zbliżone do wymaganych należy przeprowadzić test gięcia
  • Uzyskane w testach wartości mogą być również lepsze niż te z kolumn A, B i C.
  • W razie wątpliwości prosimy o kontakt. Zastrzegamy możliwość zmian wartości w tabeli.

Model 1

Matryce stałe Flexi Bend



Długości niestandardowe możliwe na zamówienie we wszystkich modelach



Model 1
Ażurowe wkładki
Standardowe długości 500 mm, 100 mm oraz 440 mm / segmentowe
Segment 440 mm w podziale: 200 mm, 100 mm, 50 mm, 30 mm, 25 mm, 20 mm i 15 mm
Dodatkowe elementy segmentowe dostępne na życzenie: 25 mm, 40 mm i 45 mm



max. nacisk (t/m) grubość materiału (mm) min. kąt gięcia (o) nacisk na metr gięcia (t) ramię gięcia (mm) max promień zewnętrzny
Model 1

Max. grubość materiału 1.5 mm
(2.0 mm na niektórych materiałach)

100
100
100
0.7
1.1
1.5
40.0
35.0
35.0
5.0
13.0
27.0
3.0
3.9
4.2
3.0
2.6
2.2



FBP60-1



500 mm

6.9 kg

440 mm

6.1 kg

100 mm

1.4 kg

FBS80-1



500 mm

6.3 kg

440 mm

5.8 kg

100 mm

1.3 kg

FBT55-1

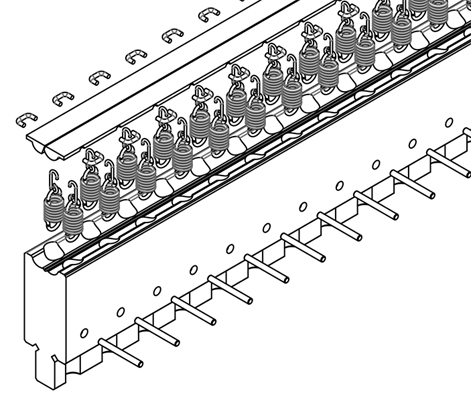

Typowa konstrukcja modeli 1, 2 i 2,5



500 mm

5.5 kg

440 mm

5 kg

100 mm

1.1 kg



FBT90-1

500 mm

8.5 kg

440 mm

7.8 kg

100 mm

1.7 kg

FBT100-1

500 mm

9.4 kg

440 mm

8.6 kg

100 mm

1.8 kg



Model 2

Matryce stałe Flexi Bend



Długości niestandardowe możliwe na zamówienie we wszystkich modelach



Model 2
Standardowe długości 500 mm, 100 mm oraz 450 mm / segmentowe
Segment 450 mm w podziale: 200 mm, 100 mm, 40 mm, 35 mm, 30 mm, 25 mm i 20 mm
Dodatkowe elementy segmentowe dostępne na życzenie: 25 mm, 45 mm i 50 mm
max. nacisk (t/m) grubość materiału (mm) min. kąt gięcia (o) nacisk na metr gięcia (t) ramię gięcia (mm) max promień zewnętrzny
Model 2

Max. grubość materiału 3.0 mm
(4.0 mm na niektórych materiałach)

150
150
150
2.0
3.0
3.2
59.0
47.0
47.0
21.0
55.0
65.0
8.5
9.3
9.3
6.0
5.0
4.8



FBP65-2



500 mm

7.9 kg

440 mm

7.4 kg

100 mm

1.6 kg

FBS80-2



500 mm

8.3 kg

440 mm

7.8 kg

100 mm

1.7 kg



FBT60-2



500 mm

7.9 kg

440 mm

7.4 kg

100 mm

1.6 kg

FBT90-2



500 mm

11.3 kg

440 mm

10.6 kg

100 mm

2.2 kg



FBT100-2

500 mm

7.9 kg

440 mm

7.4 kg

100 mm

1.6 kg






Magnetyczny ustawiak kąta gięcia

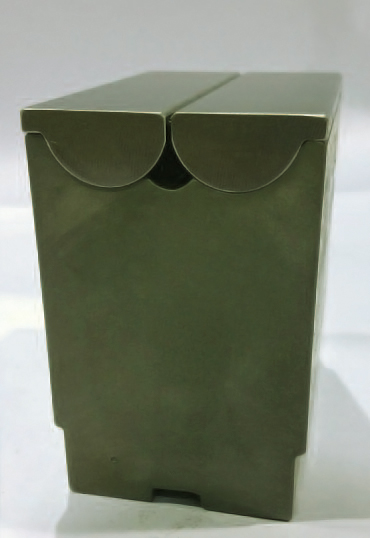

Model 2.5

Matryce stałe Flexi Bend



Długości niestandardowe możliwe na zamówienie we wszystkich modelach



Model 2.5
Standardowe długości 500 mm, 100 mm oraz 470 mm / segmentowe
Segment 470 mm w podziale: 200 mm, 100 mm, 50 mm, 45 mm, 40 mm, 35 mm
Dodatkowe elementy segmentowe dostępne na życzenie: 25 mm, 25 mm i 30 mm
max. nacisk (t/m) grubość materiału (mm) min. kąt gięcia (o) nacisk na metr gięcia (t) ramię gięcia (mm) max promień zewnętrzny
Model 2.5

Max. grubość materiału 6.3 mm

250
250
250
2.0
4.0
6.0
46.0
46.0
55.0
10.0
47.0
55.0
18.6
18.6
18.6
13.2
12.0
9.8



FBM-2.5

500 mm

22.0 kg

470 mm

21.0 kg

100 mm

4.4 kg



Model 3

Matryce stałe Flexi Bend



Długości niestandardowe możliwe na zamówienie we wszystkich modelach



Model 3
Standardowe długości 500 mm, 100 mm oraz 455 mm / segmentowe
Segment 455 mm w podziale: 200 mm, 100 mm, 60 mm, 50 mm, 45 mm

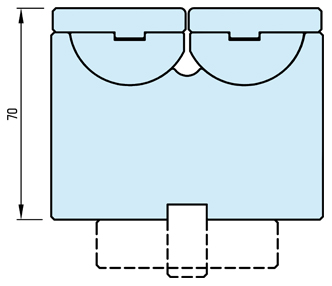

FBM70 dostępne z uchwytami – 60 mm, 13 mm, 12,7 mm oraz 12,7 mm niesymetryczne



max. nacisk (t/m) grubość materiału (mm) min. kąt gięcia (o) nacisk na metr gięcia (t) ramię gięcia (mm) max promień zewnętrzny
Model 3

Max. grubość materiału 6.3 mm
(8,0 mm na niektórych materiałach)

250
250
250
2.0
4.0
6.0
68.0
47.0
50.0
7.0
34.0
90.0
22.5
22.5
22.5
13.9
11.9
9.9



FBP100-3

500 mm

28.8 kg

455 mm segmentowane

26.2 kg

100 mm

5.8 kg

FBP100-3

500 mm

30.9 kg

455 mm segmentowane

28.5 kg

100 mm

6.6 kg

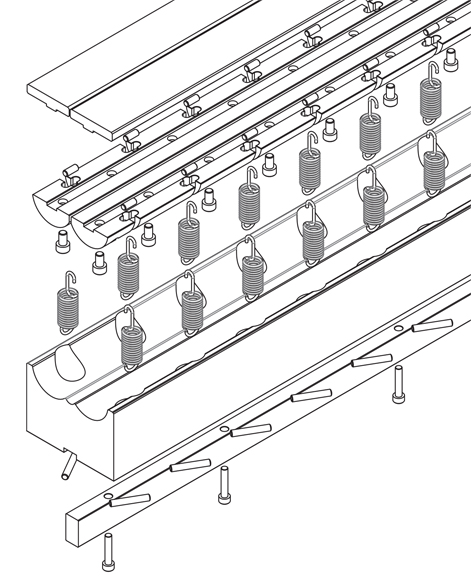

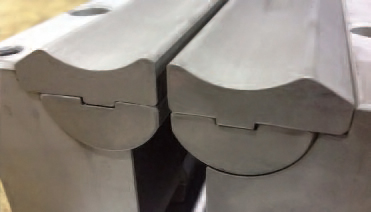

Typowa konstrukcja dla Modeli 3 i 4



FBM70 dostępne z dowolnym mocowaniem

500 mm

20.6 kg

440 mm

18.7 kg

100 mm

4.2 kg

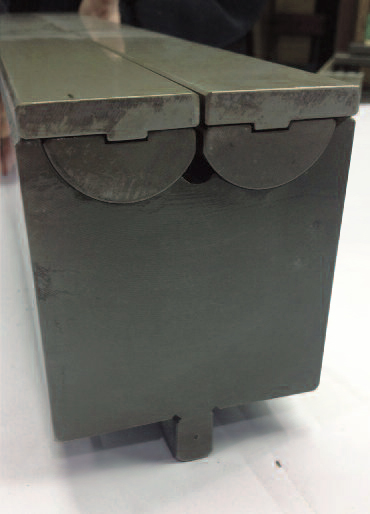

Model 4

Matryce stałe Flexi Bend



Długości niestandardowe możliwe na zamówienie we wszystkich modelach



Model 4
Dostępne ze wszystkimi typami mocowań
Standardowe długości 500 mm i 200 mm
Dostępne z uchwytami – 60 mm, 13 mm oraz 12.7 mm niesymetryczne
max. nacisk (t/m) grubość materiału (mm) min. kąt gięcia (o) nacisk na metr gięcia (t) ramię gięcia (mm) max promień zewnętrzny
Model 4

Max. grubość materiału 16 mm

300
300
300
6.0
8.0
12.0
78.0
76.0
73.0
26.0
50.0
129.0
56.6
56.6
56.6
36.4
36.4
36.4
FBM90-4 dostępne z dowolnym mocowaniem

500 mm

56.6 kg

200 mm

22.7 kg




Inne zastosowania Flexi Bend

Zmniejszone uszkodzenia blachy przy stosowaniu narzędzi do zagniatania
Zmniejszone uszkodzenia blachy przy gięciu profilu Z
Inne narzędzia specjalne dostępne na zapytanie

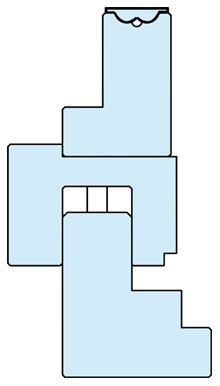

Narzędzie do zagniatania

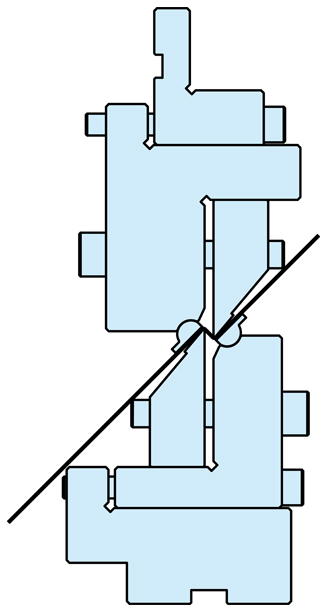

Regulowane narzędzie do Z




Matryce regulowane Flexi Bend

Długości niestandardowe możliwe na zamówienie we wszystkich modelach


Matryce regulowane Flexi Bend
Wkładki hartowane na wskroś lub azotowane
Standardowe długości 500 mm i 200 mm
Długości niestandardowe dostępne na zamówienie
Matryce regulowane używane są do gięcia materiałów o dużej grubość lub na duże promienie
Wartości takie jak minimalne ramię gięcia i promień są ustalane indywidualnie
Ze względu na duże zróżnicowanie giętej stali szczegóły techniczne matryc są ustalane z klientem
Odginanie na końcach czy otworach jest znacznie zmniejszone ale zależy również od materiału
W razie pytań prosimy o kontakt

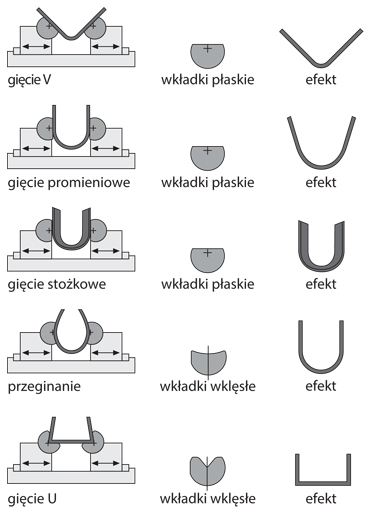

Przykłady zastosowania

FBPV3

500 mm

50 kg

200 mm

20 kg

FBPV4

500 mm

130 kg

200 mm

52 kg

FBHD3

500 mm

98 kg

200 mm

39 kg

FBHD4

500 mm

130 kg

200 mm

52 kg




Kalkulacje gięcia

Poniższe obliczenia zostały przedstawione wyłącznie jako wskazówka przy obliczeniach minimalnego promienia gięcia i siły nacisku dla poszczególnych gięć.
naszego doświadczenia często w praktyce okazuje się że wartości te są zawyżone i te uzyskane w rzeczywistości są lepsze.
Jeśli z obliczeń uzyskacie Państwo wynik który jest zbliżony do maksymalnych wartości dla prasy czy narzędzia, radzimy przeprowadzić test praktyczny aby potwierdzić czy takie gięcie jest możliwe.

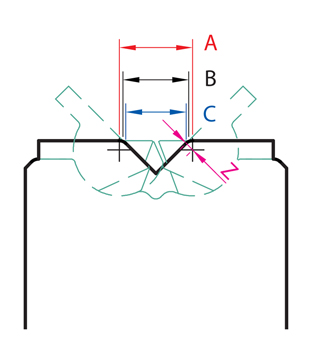

Klucz

Wymiar A Odległość między środkami wkładek (Odpowiednik V w matrycy)

Wymiar B Odpowiednik V – do obliczania wielkości ramienia

Wymiar C Odpowiednik V – do obliczania siły nacisku

Wymiar Z Odpowiednik V – do obliczania siły nacisku



A (mm) B (mm) C (mm) Z (mm)
Model 1 8.00 7.17 6.59 1.00
Model 2 15.00 13.92 13.16 1.30
Model 2.5 28.00 26.34 25.17 2.00
Model 3 38.00 33.44 30.22 5.50
Model 4 85.00 80.03 76.51 6.00
Doradzamy użycie wartości Rm:
AluminiumRm 200 – 300 N/mm2
Stal czarnaRm 370 – 450 N/mm2
Stal nierdzewnaRm 650 – 700 N/mm2







Kalkulacja siły nacisku
$$Nacisk \hspace{1ex} (Kn/m) = {Rm\times T^2 \over C} \times \left( 1 + {4 \times T \over C} \right) $$
AluminiumRm 200 – 300 N/mm2
Stal czarnaRm 370 – 450 N/mm2
Stal nierdzewnaRm 650 – 700 N/mm2
Przykład kalkulacji siły nacisku
2mm aluminium gięte w matrycy Model 2
$$Siła \hspace{1ex} (Kn/m) = {300\times 2^2 \over 13.16} \times \left( 1 + {4 \times 2 \over 13.16} \right) $$ $$ 91.185 \times 1.6079 = 146.62 \hspace{1ex} Kn/m $$ $$ Siła \hspace{1ex} nacisku = 146.62 \hspace{1ex} Kn/m$$



Kalkulacja ramienia gięcia
$$Min \hspace{1ex} ramię \hspace{1ex} (MF) =\sqrt{(B^2/2)}$$
Przykład
Kalkulacja ramienia gięcia
Model 1
$$Min \hspace{1ex} ramię \hspace{1ex} (MF) =\sqrt{(7.17^2/2)}$$ $$\sqrt{25.704} = 5.07$$ $$Min \hspace{1ex} ramię \hspace{1ex} = 5.07 mm$$



Obliczanie promienia zewn.
$$Zasada \hspace{1ex} 1 \hspace{2ex} max \hspace{1ex} ER = \sqrt{(C^2/2)} – (T + Z)$$ $$Zasada \hspace{1ex} 2 \hspace{2ex} jeśli \hspace{1ex} ER \hspace{1ex}>\hspace{1ex} B/2.2 \hspace{1ex} to \hspace{1ex} ER = B/2.2$$
Uwaga: należy przeliczyć dane dla obu zasad, i użyć wartości która jest mniejsza
Przykład
3mm materiał w matrycy Model 2.5 $$Zasada \hspace{1ex} 1 \hspace{2ex} max \hspace{1ex} ER = \sqrt{(25.17^2/2)} – (3 + 2)$$ $$17.8 – 5 = 12.8$$ $$Zasada \hspace{1ex} 26.34 / 2.2 = 11.97$$ 12.8 (Zasada 1) jest większe niż 11.97 (Zasada 2) więc Max. ER = R 11.97



Wartości wpisywane do maszyny

Wartości wpisywane do sterownika maszyny, odpowiadające standardowej matrycy.



Aby używać matryc Flexi Bend na maszynach numerycznych może być potrzebne wpisanie wartości V i R, należy do tego użyć wartości B jako szerokości i Z jako promienia.
