Matryce typu „L”

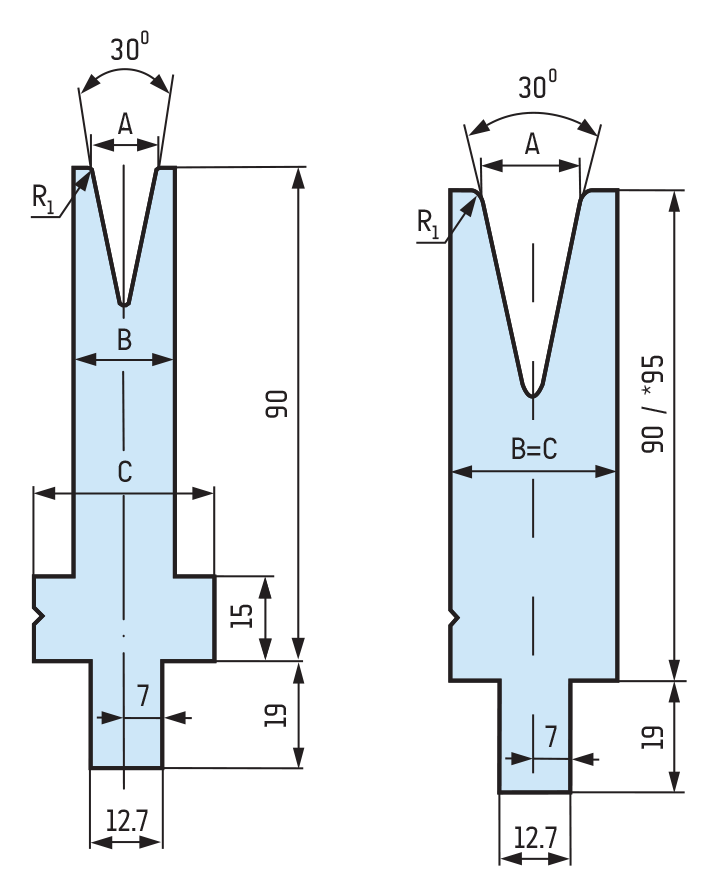

Type ”L“ dies 90 mm

dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 510620 t/m
A = 6 mm, B = 16 mm, C = 32 mm
R1 = 0.8 mm

dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 510820 t/m
A = 8 mm, B = 18 mm, C = 32 mm
R1 = 1 mm




dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 511030 t/m
A = 10 mm, B = 25 mm, C = 32 mm
R1 = 1 mm

dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 511235 t/m
A = 12 mm, B = 25 mm, C = 32 mm
R1 = 1.5 mm




dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 511635 t/m
A = 16 mm, B = 32 mm, C = 32 mm
R1 = 2 mm

dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 512035 t/m
A = 20 mm, B = 40 mm, C = 40 mm
R1 = 2 mm




dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 512455 t/m
A = 24 mm, B = 45 mm, C = 45 mm
R1 = 3 mm

dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 513060 t/m
A = 30 mm, B = 70 mm, C = 70 mm
R1 = 3 mm




dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 514060 t/m
A = 40 mm, B = 75 mm, C = 75 mm
R1 = 4 mm

dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 5150*80 t/m
A = 50 mm, B = 95 mm, C = 95 mm
R1 = 5 mm

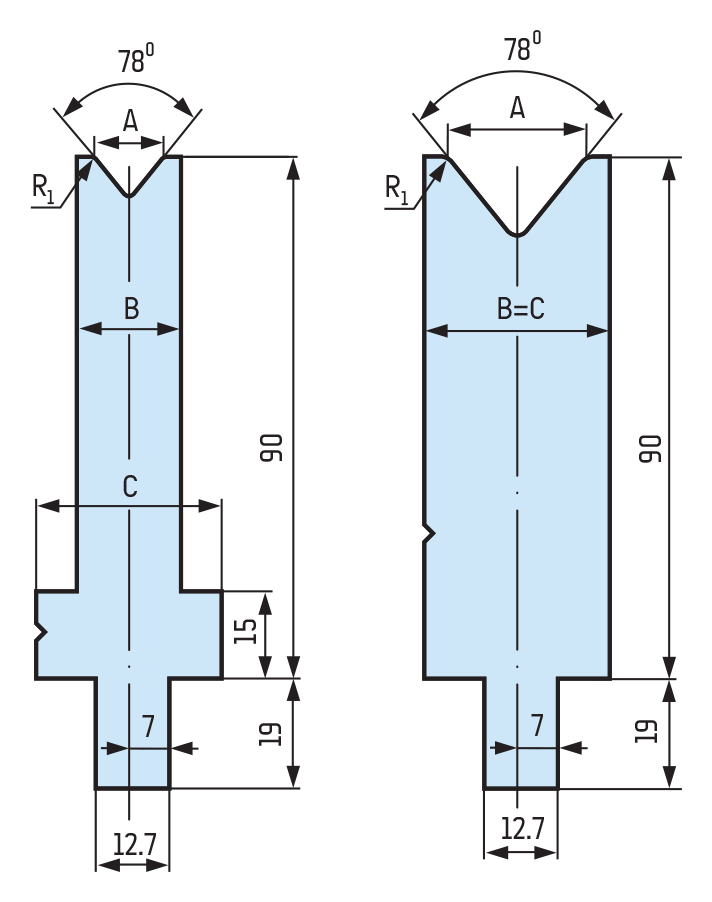

narzędzie wykonane ze stali 42CrMo4
M 520640 t/m
A = 6 mm, B = 12 mm, C = 32 mm
R1 = 1 mm

narzędzie wykonane ze stali 42CrMo4
M 520840 t/m
A = 8 mm, B = 12 mm, C = 32 mm
R1 = 1 mm




narzędzie wykonane ze stali 42CrMo4
M 521050 t/m
A = 10 mm, B = 14 mm, C = 32 mm
R1 = 1 mm

narzędzie wykonane ze stali 42CrMo4
M 521260 t/m
A = 12 mm, B = 18 mm, C = 32 mm
R1 = 1 mm




narzędzie wykonane ze stali 42CrMo4
M 521680 t/m
A = 16 mm, B = 25 mm, C = 32 mm
R1 = 1.5 mm

narzędzie wykonane ze stali 42CrMo4
M 5220100 t/m
A = 20 mm, B = 32 mm, C = 32 mm
R1 = 2 mm




narzędzie wykonane ze stali 42CrMo4
M 5224100 t/m
A = 24 mm, B = 32 mm, C = 32 mm
R1 = 2.5 mm

narzędzie wykonane ze stali 42CrMo4
M 5230110 t/m
A = 30 mm, B = 40 mm, C = 40 mm
R1 = 3 mm




narzędzie wykonane ze stali 42CrMo4
M 5240130 t/m
A = 40 mm, B = 50 mm, C = 50 mm
R1 = 3 mm

narzędzie wykonane ze stali 42CrMo4
M 5250150 t/m
A = 50 mm, B = 70 mm, C = 70 mm
R1 = 4 mm




narzędzie wykonane ze stali 42CrMo4
M 5260150 t/m
A = 60 mm, B = 70 mm, C = 70 mm
R1 = 4 mm

narzędzie wykonane ze stali 42CrMo4
M 5280150 t/m
A = 80 mm, B = 95 mm, C = 95 mm
R1 = 6 mm

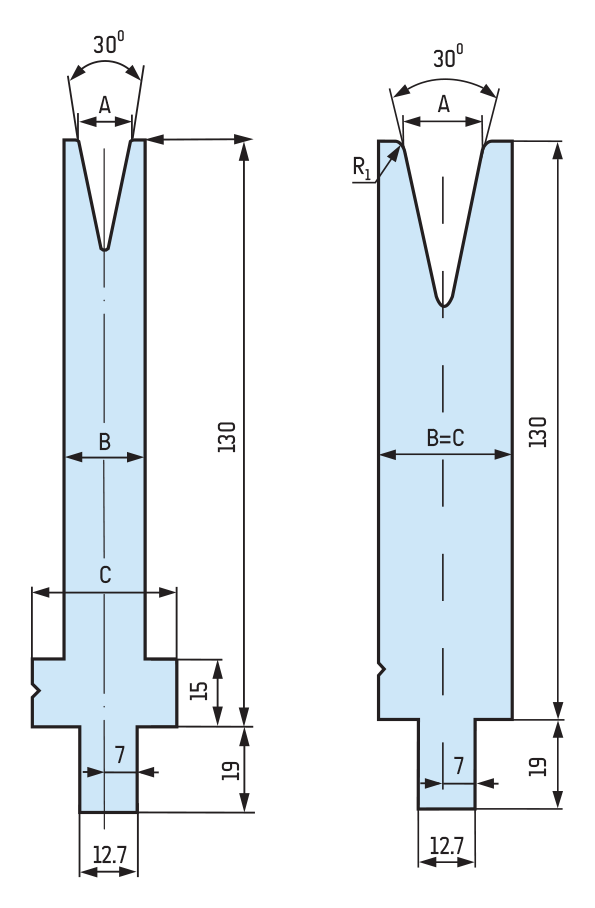

Type ”L“ dies 130 mm

dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 530620 t/m
A = 6 mm, B = 16 mm, C = 32 mm
R1 = 0.8 mm

dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 530820 t/m
A = 8 mm, B = 18 mm, C = 32 mm
R1 = 1 mm




dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 531030 t/m
A = 10 mm, B = 25 mm, C = 32 mm
R1 = 1 mm

dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 531235 t/m
A = 12 mm, B = 25 mm, C = 32 mm
R1 = 1.5 mm




dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 531635 t/m
A = 16 mm, B = 32 mm, C = 32 mm
R1 = 2 mm

dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 532035 t/m
A = 20 mm, B = 40 mm, C = 40 mm
R1 = 2 mm




dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 532455 t/m
A = 24 mm, B = 45 mm, C = 45 mm
R1 = 3 mm

dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 533060 t/m
A = 30 mm, B = 70 mm, C = 70 mm
R1 = 3 mm




dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 534060 t/m
A = 40 mm, B = 75 mm, C = 75 mm
R1 = 4 mm

dostępne z magazynu narzędzie wykonane ze stali 42CrMo4
M 535070 t/m
A = 50 mm, B = 95 mm, C = 95 mm
R1 = 5 mm

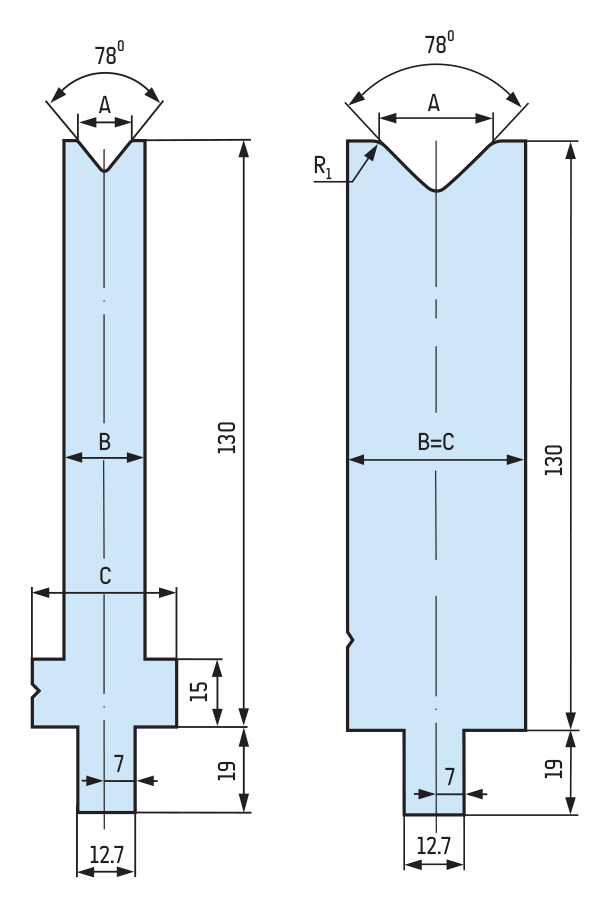

narzędzie wykonane ze stali 42CrMo4
M 540640 t/m
A = 6 mm, B = 12 mm, C = 32 mm
R1 = 1 mm

narzędzie wykonane ze stali 42CrMo4
M 540840 t/m
A = 8 mm, B = 12 mm, C = 32 mm
R1 = 1 mm




narzędzie wykonane ze stali 42CrMo4
M 541050 t/m
A = 10 mm, B = 14 mm, C = 32 mm
R1 = 1 mm

narzędzie wykonane ze stali 42CrMo4
M 541260 t/m
A = 12 mm, B = 18 mm, C = 32 mm
R1 = 1 mm




narzędzie wykonane ze stali 42CrMo4
M 541680 t/m
A = 16 mm, B = 25 mm, C = 32 mm
R1 = 1.5 mm

narzędzie wykonane ze stali 42CrMo4
M 5420100 t/m
A = 20 mm, B = 32 mm, C = 32 mm
R1 = 2 mm




narzędzie wykonane ze stali 42CrMo4
M 5424100 t/m
A = 24 mm, B = 32 mm, C = 32 mm
R1 = 2.5 mm

narzędzie wykonane ze stali 42CrMo4
M 5430110 t/m
A = 30 mm, B = 40 mm, C = 40 mm
R1 = 3 mm




narzędzie wykonane ze stali 42CrMo4
M 5440130 t/m
A = 40 mm, B = 50 mm, C = 50 mm
R1 = 3 mm

narzędzie wykonane ze stali 42CrMo4
M 5450150 t/m
A = 50 mm, B = 70 mm, C = 70 mm
R1 = 4 mm




narzędzie wykonane ze stali 42CrMo4
M 5460150 t/m
A = 60 mm, B = 70 mm, C = 70 mm
R1 = 4 mm

narzędzie wykonane ze stali 42CrMo4
M 5480150 t/m
A = 80 mm, B = 95 mm, C = 95 mm
R1 = 6 mm




narzędzie wykonane ze stali 42CrMo4
M 54100150 t/m
A = 100 mm, B = 120 mm, C = 120 mm
R1 = 6 mm

narzędzie wykonane ze stali 42CrMo4
M 54120150 t/m
A = 120 mm, B = 140 mm, C = 140 mm
R1 = 12 mm

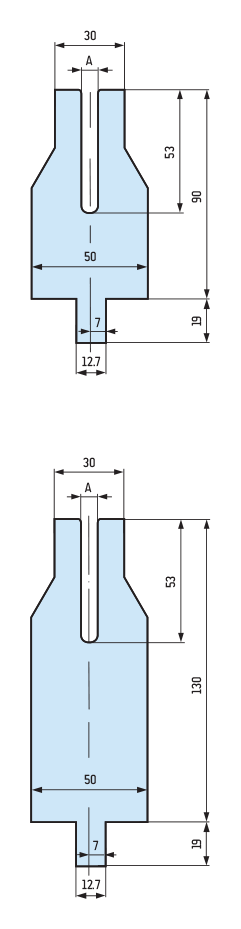

flattening dies

narzędzie wykonane ze stali 42CrMo4
M 500050 t/m
A = 8 mm, 10 mm, 12 mm
H = 90 mm, 130 mm

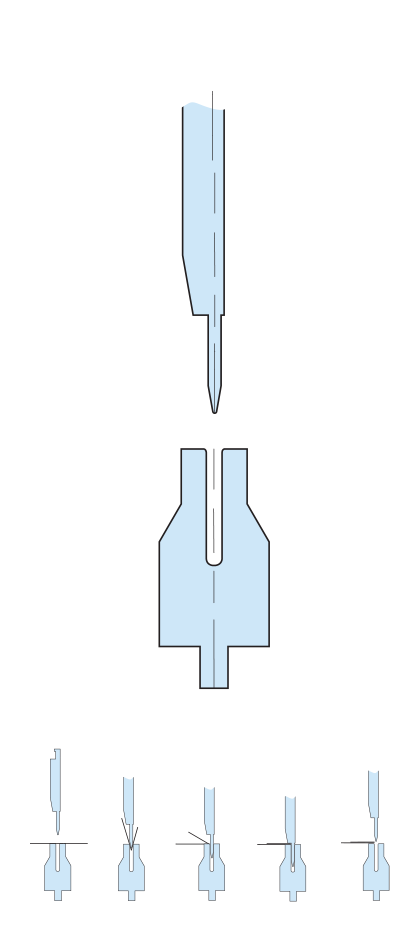

example of use

Dies M5000 are used together with punches S2510 P, S2610 P, S2515 P or S2615 P.
